Erstellen eines Diagramms für Dichte

Das Diagramm für Dichte zeigt, wie numerische Daten in Intervalle über die x-Achse und die y-Achse verteilt werden. Um die Dichte zu visualisieren, also das Ausmaß zu visualisieren, in dem sich die Datenpunkte vollständig überlappen, wird die Einstellung „Farbe nach“ verwendet.


Diagramm für Dichte

Die Datenpunkte, die die in Bins zusammengefassten Werte repräsentieren, werden in Form von Kacheln in einem Raster dargestellt.

Ein Diagramm für Dichte wird aus einer Streudiagramm-Visualisierung erstellt. Ein vorkonfiguriertes Diagramm für Dichte kann jedoch als eine der empfohlenen Visualisierungen angezeigt werden, wenn Sie im Flyout Daten in Analyse zwei numerische Datenspalten auswählen. Sie können es dann hinzufügen, indem Sie es einfach in den Visualisierungsbereich ziehen. Wenn Sie das Diagramm für Dichte von Grund auf erstellen möchten, gehen Sie wie folgt vor.

Prozedur

  1. Klicken Sie in der Erstellungsleiste auf Visualisierungstypen , um das Flyout zu öffnen.
  2. Ziehen Sie den Visualisierungstyp Streudiagramm an die gewünschte Position auf der Analyseseite.
    Ein Vorschlag für ein Streudiagramm wird angezeigt.
  3. Wählen Sie die numerische Spalte aus, die auf der x-Achse angezeigt werden soll.
  4. Wählen Sie die numerische Spalte aus, die auf der y-Achse angezeigt werden soll.
  5. Führen Sie ein Autom. Binning auf der x-Achse und der y-Achse durch.
  6. Stellen Sie sicher, dass Datenpunkt nach auf „(Keine)“ festgelegt ist.
  7. Legen Sie Farbe nach auf „(Zeilenzahl)“ fest.
  8. Klicken Sie mit der rechten Maustaste auf das Streudiagramm und wählen Sie Eigenschaften aus.
    Das Popover Eigenschaften wird angezeigt.
  9. Wählen Sie Form aus.
    Der Abschnitt Form wird angezeigt.
  10. Wählen Sie Datenpunkte nebeneinander aus.
  11. Ziehen Sie die Schieberegler auf den Achsen, um die Anzahl der Bins anzupassen.

Beispiel

Im folgenden Streudiagramm scheinen sich viele Datenpunkte vollständig zu überlappen.

Wenn Sie das oben beschriebene Verfahren ausführen, zeigt das Diagramm, das erstellt wird, die Dichte an, indem die Farben die Anzahl der Datenzeilen widerspiegeln, die von den nebeneinander angeordneten Datenpunkte dargestellt wird.

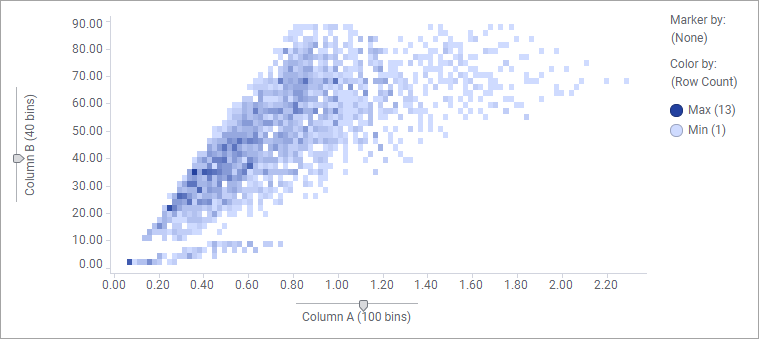

Diagramm für Dichte
