Muestra de direcciones utilizando la rotación de indicadores en un gráfico de mapa

Algunas formas de indicador, por ejemplo, las flechas, indican las direcciones. Si rota estos indicadores en una capa de indicador de gráfico de mapa, puede visualizar las direcciones de los movimientos. Lo que necesita es una columna que contenga valores que puedan interpretarse como grados.

La rotación de los indicadores puede hacerse en el sentido de las agujas del reloj o en el sentido contrario a las agujas del reloj. Una rotación completa son 360 grados, y el valor 361 se interpreta como 1 grado.

Antes de empezar

Se ha creado un gráfico de mapa con una capa de indicador.

Procedimiento

  1. Haga clic con el botón derecho en el gráfico de mapa y seleccione Propiedades en el menú que se abre.
    El menú emergente Propiedades aparece con un panel lateral que muestra las capas actuales en el gráfico de mapa.
  2. Si el menú emergente no muestra las propiedades de la capa del indicador correspondiente, seleccione la capa de indicador en el panel lateral.
    Se mostrará el menú emergente Propiedades para la capa de indicador seleccionada.
  3. En el menú emergente, seleccione Forma.
    Se mostrará la sección Forma.
  4. Seleccione Forma fija y, en la paleta de formas, haga clic en un indicador adecuado para mostrar la dirección.
  5. En el menú emergente, seleccione Rotación.
    Se mostrará la sección Rotación.
  6. Seleccione la columna y, si procede, el tipo de valor agregado que se utilizará para definir cuántos grados deben rotar los indicadores.
  7. Seleccione la dirección de rotación: En el sentido de las agujas del reloj o En el sentido contrario a las agujas del reloj.

Resultados

Los indicadores en la capa de indicador rotan para indicar direcciones diferentes.

Capa de indicador de gráfico de mapa mostrando la dirección del viento

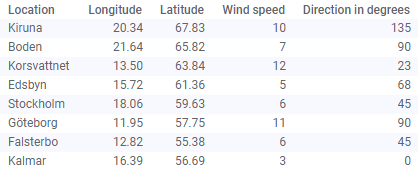

En la siguiente tabla de datos se muestran la velocidad y la dirección del viento de una serie de ubicaciones. Las direcciones del viento se expresan en grados.

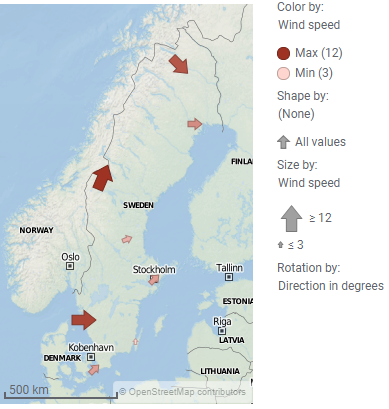

Los indicadores en la capa de indicador siguiente se usan para visualizar la dirección del viento en cada ubicación (y los tamaños de indicador reflejan su velocidad).


Indicadores rotados

Si la forma de indicador seleccionada es Flecha hacia arriba, una rotación a la derecha de 90 grados de esta forma de indicador se mostrará como Flecha hacia la derecha. Si en su lugar selecciona Flecha hacia la derecha como la forma de indicador que se utilizará, una rotación a la derecha de 90 grados se mostrará como .

La cantidad de grados que debe rotar cada indicador se define en la columna de datos "Direction in degrees". La dirección de la rotación de este ejemplo se ha definido en el sentido de las agujas del reloj.
