Uso de indicadores en mosaico

Un uso especial de las formas de indicador en un diagrama de dispersión son los indicadores en mosaico. Los indicadores en mosaico tienen forma de rectángulo, se muestran sin espacios en una cuadrícula y las etiquetas agregadas siempre están centradas.

Por ejemplo, si cambia los indicadores del diagrama de dispersión de arriba por indicadores en mosaico, obtendrá el diagrama de dispersión de abajo.

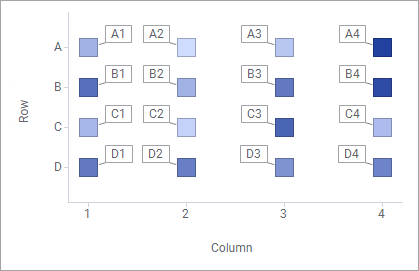

Indicadores que se colocarán en mosaico

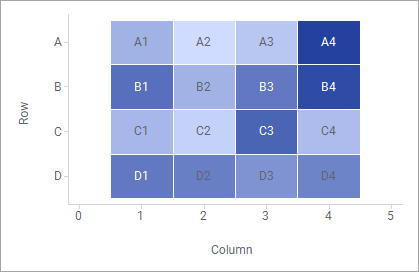

Indicadores en mosaico

Antes de empezar

Se crea un diagrama de dispersión.

Procedimiento

  1. Haga clic con el botón derecho en el gráfico de dispersión y seleccione Propiedades.
  2. En la ventana emergente Propiedades, seleccione Forma.
    Se mostrará la sección Forma.
  3. Seleccione Indicadores en mosaico.

Ejemplo

Un ejemplo de diagrama de dispersión con indicadores en mosaico (también conocido como mapa de obleas) es útil para visualizar y analizar pruebas de semiconductores y matrices de placas porque se asemeja al diseño real.

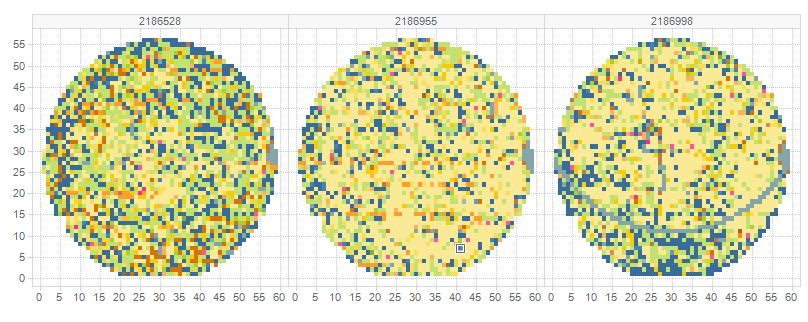

Mapa de obleas

Para obtener más ejemplos, consulte Creación de un trazado de densidad.
