Adición de una capa de imagen

Con una capa de imagen, puede configurar su gráfico de mapa para usar imágenes en combinación con datos geográficos y no geográficos. Por ejemplo, puede agregar una imagen de fondo y marcadores de posición en la parte superior de la imagen.

Procedimiento

  1. Haga clic con el botón derecho en la visualización del gráfico de mapa y, en el menú, haga clic en Propiedades.
    Se abre la ventana emergente Propiedades con la ventana emergente Gráfico de mapa que muestra las capas actuales en orden (de arriba abajo).
  2. Haga clic en Agregar nueva capa en la parte inferior de la lista de Gráfico de mapa.
    Se mostrará una lista de las opciones de capa.
  3. En la lista, haga clic en Capa de imagen.
    La capa de imagen se agrega a la lista de capas Gráfico de mapa, y se muestran las Propiedades para la capa.
  4. En la sección Imagen, haga clic en Examinar.
  5. Navegue hasta la imagen que desee usar y agréguela a su gráfico de mapa.
    Se carga la imagen.
    Nota: A veces, la imagen que ha seleccionado no contiene metadatos geográficos. En esos casos, puede aparecer un cuadro de diálogo que le informa de que el sistema de referencia de coordenadas debe ser «Ninguno» en todas las partes de la visualización del gráfico del mapa si va a utilizar la imagen como fondo. Haga clic en Sí si desea utilizar la imagen como fondo. El sistema de referencia de coordenadas se establecerá en «Ninguno» de inmediato. Haga clic en No si la imagen no debe usarse como imagen de fondo. Consulte Mover y redimensionar imágenes para ver ejemplos en los que las imágenes no geográficas no se utilizan como fondos en los mapas.
  6. También puede arrastrar y colocar la capa en otra posición de la lista.
    Consejo: Puede reutilizar la configuración de una capa ya existente. Seleccione Capa duplicada en la ventana emergente Propiedades para duplicar la capa seleccionada en el mismo gráfico de mapa o agregar una copia de una capa de otro gráfico de mapa en el análisis. Consulte Duplicación de una capa para obtener instrucciones detalladas.

Ejemplos de capa de imagen

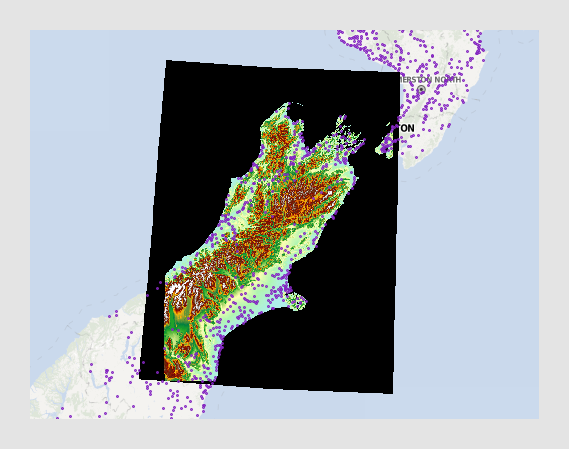

El uso de una imagen de fondo funciona de la misma manera que un mapa con indicadores, salvo por que no es necesario tener datos del mapa en una tabla de datos para configurarla. Si utiliza una imagen GeoTIFF, donde la información geográfica se incluye como metadatos en el archivo de imagen, la imagen se posicionará correctamente de forma automática. El siguiente ejemplo muestra una imagen GeoTIFF que se proyecta en una capa de mapa y los marcadores que se colocan en la parte superior de la capa de imagen.

Tenga en cuenta que, para que la imagen GeoTIFF se coloque correctamente en el mapa, la imagen debe incluir metadatos de proyección; además, algunas proyecciones no son compatibles.

Con otros tipos de archivos de imagen, la tabla de datos debe contener coordenadas X e Y para que los marcadores se coloquen correctamente en posiciones geográficas.

Un gráfico de mapa también se puede usar para mostrar datos que no sean geográficos. El siguiente ejemplo muestra un gráfico de mapa donde el fondo es una imagen que ilustra los tres tipos de clima: soleado, parcialmente nublado y lluvioso. Los marcadores colocados en la parte superior de la imagen muestran cuántos días en el mes de agosto fueron soleados, parcialmente nublados y lluviosos, respectivamente.

Consulte Colocar indicadores en un fondo de imagen para obtener más información sobre este ejemplo.
