Ejemplo de una conexión de línea en una capa de indicador
Se pueden dibujar líneas en una capa de mapa con indicadores que muestren las conexiones entre determinados indicadores. Se puede especificar el orden en el que deben conectarse los indicadores y se pueden agregar flechas para indicar la dirección.

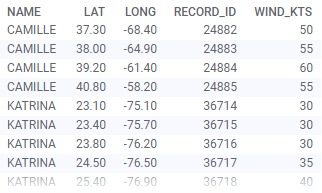

La siguiente tabla de datos contiene medidas de la fuerza del viento en determinadas coordenadas "LAT" y "LONG" a medida que avanzan dos huracanes, Camille y Katrina. Los valores de la columna "RECORD_ ID" mantienen un registro del orden cronológico de las medidas.
La creación de una capa de indicador en el gráfico de mapa colocará los indicadores en cada una de las coordenadas proporcionadas:

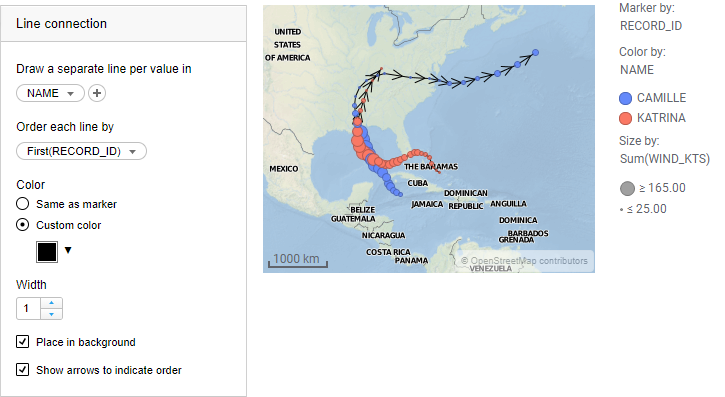

Para hacer hincapié en el avance del huracán, puede conectar los indicadores con líneas. La configuración se efectúa en la sección Conexión de línea de la capa de indicador Propiedades:
Se dibujan dos líneas separadas para los dos huracanes como se especifica en la primera configuración. La columna "RECORDED_ID", que enumera el orden de las medidas, se selecciona bajo Ordenar cada línea por para indicar el orden en que deben conectarse los indicadores. Con las líneas agregadas se obtienen curvas que muestran cómo se mueve cada huracán.
Tal como se muestra, las conexiones de línea pueden utilizarse para visualizar movimientos. Asimismo, las conexiones de línea pueden utilizarse para mostrar las diferentes rutas entre destinos.
