Mostrando instruções com o uso da rotação de marcador em um mapa gráfico

Algumas formas de marcador, (por exemplo, setas) indicam direções. Em uma camada de marcadores de mapa gráfico, se você girar esses marcadores, poderá visualizar direções de movimentos. O que você precisa é de uma coluna que contenha valores que possam ser interpretados como graus.

A rotação dos marcadores pode ser feita no sentido horário ou anti-horário. Uma rotação completa corresponde a 360 graus, e um valor de 361 é interpretado como 1 grau.

Antes de Iniciar

Foi criado um mapa com uma camada de marcadores.

Procedimento

  1. Clique com o botão direito do mouse no mapa gráfico e selecione Propriedades no menu aberto.
    O popover Propriedades é exibido com um painel lateral que mostra as camadas atuais no mapa gráfico.
  2. Se o popover não exibir as propriedades da camada de marcadores de interesse, selecione essa camada de marcadores no painel lateral.
    É exibido o popover Propriedades da camada de marcadores selecionada.
  3. No popover, selecione Forma.
    A seção Forma é exibida.
  4. Selecione Forma fixa e, na paleta de formas, clique em um marcador apropriado para mostrar a direção.
  5. No popover, selecione Rotação.
    A seção Rotação é exibida.
  6. Selecione a coluna e, se aplicável, o tipo de valor agregado a ser usado para definir a quantos graus os marcadores devem ser girados.
  7. Selecione a direção de rotação; Sentido horário ou Sentido anti-horário.

Resultados

Os marcadores na camada de marcadores são girados para indicar direções diferentes.

Camada de marcadores de mapa gráfico mostrando direções do vento

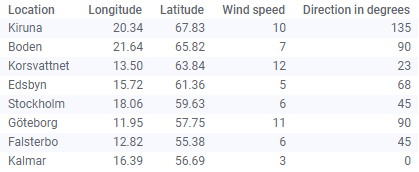

A tabela de dados abaixo lista a velocidade e direção do vento em várias localizações. As direções do vento são expressas em graus.

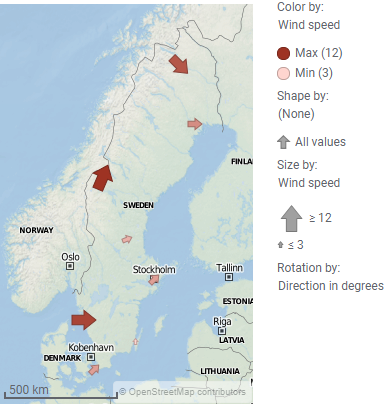

Os marcadores na camada de marcadores abaixo são usados para visualizar a direção do vento em cada local (e os tamanhos dos marcadores refletem a velocidade do vento).


Marcadores girados

Se a forma de marcador selecionada for Seta que aponta para cima, uma rotação horária de 90 graus dessa forma de marcador será exibida como Seta que aponta para a direita. Se, em vez disso, você selecionar Seta que aponta para a direita como a forma do marcador a ser usada, uma rotação no sentido horário de 90 graus será exibida como .

O número de graus que cada marcador deve ser girado é definido pela coluna de dados "Direction in degrees". A direção de rotação está definida como o sentido horário.
