Posicionando marcadores em um plano de fundo de imagem
O plano de fundo dos marcadores em um gráfico de mapa não precisa ser geográfico. Você pode posicionar marcadores em qualquer plano de fundo espacial. Você pode simplesmente usar uma camada de imagem em vez de uma camada de mapa como plano de fundo para marcadores. Por exemplo, sua imagem na camada de imagem pode representar um corpo humano, no qual você coloca marcadores mostrando dados médicos, ou o desenho de um hotel, no qual a ocupação de quartos ou outros dados são exibidos. Para posicionar marcadores sobre uma camada de imagem, é necessário que seus dados contenham coordenadas X e Y apropriadas.
A tabela de dados abaixo contém dados meteorológicos em um determinado local durante agosto. Os tipos de clima são Ensolarado, Parcialmente nublado e Trovoadas.

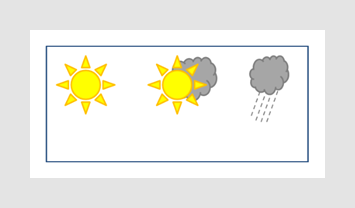

Suponha que você queira usar a imagem abaixo para ilustrar os tipos de clima e, abaixo das ilustrações, colocar marcadores que indicam o número total de dias ensolarados, parcialmente nebulosos e com trovoadas, respectivamente.
Veja a seguir como colocar os marcadores nos pontos desejados da imagem. O segredo é deixar a imagem e os marcadores usarem um sistema de referência de coordenadas comum.
Para fazer isso, imagine um sistema de coordenadas na parte superior da imagem, conforme mostrado abaixo. Você pode especificar qualquer intervalo X e Y, desde que a mesma escala seja usada em ambos os eixos. Nesse sistema de coordenadas imaginário, os valores de X variam de 0 a 10 e os valores de Y de 0 a 5.

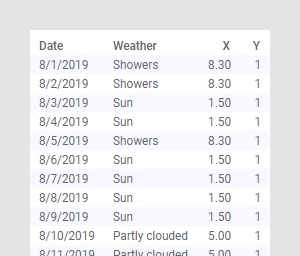

Em seguida, use esse sistema de coordenadas imaginário para atribuir coordenadas às posições do marcador e adicioná-las como colunas X e Y à tabela de dados. O marcador "Ensolarado" é colocado em (1,5,1), o marcador "Parcialmente nublado", em (5,1) e o marcador "Trovoadas", em (8,3,1).

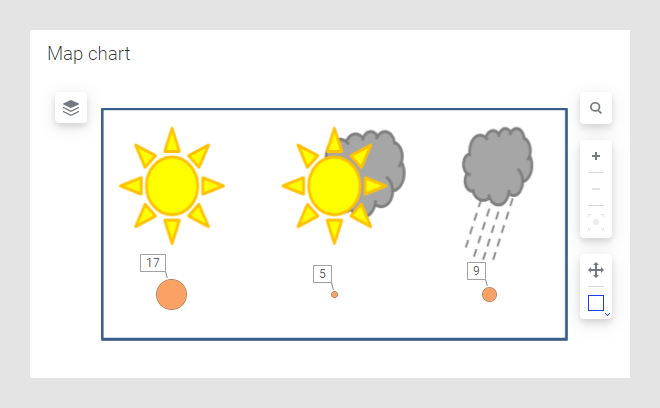

Agora, tudo está pronto para criar o gráfico de mapa, no qual os marcadores são posicionados sobre uma imagem.
Procedimento
- Na lista de camadas, remova a Camada de Mapa colocando o ponteiro do mouse sobre ela e clique em X.

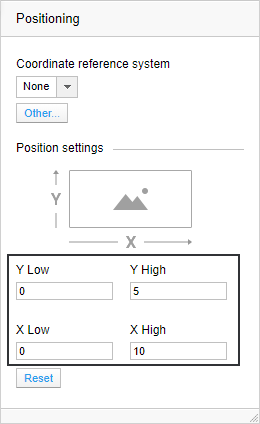

- Abaixo de Configurações de posição, insira o máximo e o mínimo dos valores X e Y usados para especificar o sistema de referência de coordenadas imaginado, ou seja, o sistema de referência de coordenadas no qual as coordenadas dos marcadores são definidas.
- No controle de navegação do mapa gráfico, clique em Aplicar zoom a itens filtrados, se necessário.
