Adicionando uma camada do TMS

O TMS (Tile Map Service) é um protocolo de mapa com amplo suporte. Use-o para exibir um plano de fundo de mapa de um provedor de terceiros ou para alterar a camada de mapa padrão.

Antes de Iniciar

Para adicionar uma camada do TMS, você deve ter uma URL para um mapa válido do TMS.
Dica: Você pode encontrar vários recursos do TMS na Internet. O artigo GeoAnalytics Resources no site da Comunidade do TIBCO Spotfire lista muitos recursos do TMS, tanto gratuitos quanto pagos. As listas incluem a URL completa, o texto de direitos autorais e, se disponível, a URL de direitos autorais para especificação na camada do TMS. (O uso do site da Comunidade do TIBCO é gratuito, mas você deve registrar uma conta para obter acesso às informações.)

Procedimento

  1. Clique com o botão direito do mouse na visualização de mapa gráfico e, no menu, clique em Propriedades.
    O popover Propriedades é exibido com o popover Mapa gráfico mostrando as camadas atuais, em sua ordem de camadas, de cima para baixo.
  2. Clique em Adicionar nova camada na parte inferior da lista Mapa gráfico.
    É exibida uma lista das opções de camadas.
  3. Na lista, clique em Camada do TMS.
    A camada do TMS é adicionada à lista de camadas do Mapa gráfico, a lista Propriedades da camada é exibida, e a camada com suas configurações padrão é adicionada ao mapa gráfico.
    Nota: Um ícone de erro (ícone de erro) é exibido na barra de título. (Uma camada do TMS não será válida até que a URL para um serviço válido seja fornecida.)
  4. Necessário: Forneça a URL para um serviço válido.
    O ícone de erro exibido na barra de título não é mais exibido.
    Nota: A URL deve estar no formato http://base/url/{z}/{x}/{y}. {z} especifica o nível de zoom, {x} especifica o número da coluna e {y} especifica o número da linha. Você não precisa fornecer valores para as três variáveis {z}/{x}/{y} para que o mapa funcione.
  5. Opcional: Opcionalmente, arraste e solte a camada em uma nova posição na lista.
  6. Reveja e defina as propriedades do mapa gráfico para restringir a exibição.
    Observe que é obrigatório incluir informações de direito autoral para a grande maioria dos provedores de mapas de terceiros. Abra a seção Direitos autorais do pop-over Propriedades para configurar as informações de direitos autorais.
    Dica: Você pode reutilizar as configurações de uma camada existente. Selecione Duplicar camada no pop-over Propriedades para duplicar a camada selecionada no mesmo mapa gráfico ou para adicionar uma cópia de uma camada de outro mapa gráfico na análise. Consulte Duplicando uma camada para obter instruções detalhadas.

Exemplo de camada do TMS

Neste exemplo, o mapa gráfico tem uma camada de recursos que exibe os contornos dos municípios da Austrália na parte superior de uma camada TMS.

  • A camada de recursos para Municípios da Austrália está disponível nas tabelas de dados de geocodificação fornecidas na biblioteca. A transparência é definida como alto grau para mostrar o contorno e o sombreamento. A camada de recursos é a camada superior do mapa gráfico.
  • A camada de mapa padrão é removida. A camada do TMS substitui o mapa padrão.
  • A camada do TMS é extraída de um mapa do OpenStreetMap e, portanto, a propriedade Título é definida como OpenStreetMap.
  • A propriedade URL está definida comohttp://a.tile.openstreetmap.org/{z}/{x}/{y}.png.

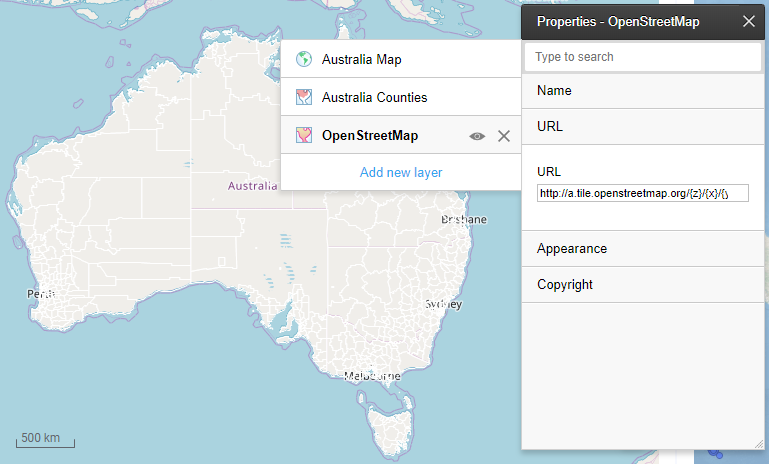

Camada de mapa do TMS
