Colocar indicadores en un fondo de imagen

El fondo de los indicadores en un gráfico de mapa no tiene que ser geográfico; puede posicionar los indicadores en cualquier fondo espacial. Puede usar simplemente una capa de imagen en lugar de una capa de mapa como fondo de los indicadores. A modo de ejemplo, su imagen en la capa de imagen puede representar un cuerpo humano, donde puede colocar indicadores que muestren datos médicos, o el plano de un hotel, donde se muestre la ocupación de habitaciones u otros datos. Para colocar los indicadores en la parte superior de una capa de imagen, se requiere que los datos contengan las coordenadas X e Y apropiadas.

Ejemplo

La tabla de datos siguiente contiene los datos meteorológicos en una ubicación determinada durante el mes de agosto. Los tipos de clima son soleado, parcialmente nublado y lluvioso.


Tabla de datos

Suponga que desea usar la imagen siguiente para ilustrar los tipos de clima y, debajo de las ilustraciones, colocar indicadores con el número total de días soleados, parcialmente nublados y lluviosos, respectivamente.


Imagen de fondo

A continuación se explica cómo colocar los indicadores en el sitio deseado en la imagen. La clave es permitir que la imagen y los indicadores utilicen un sistema de referencia de coordenadas común.

Para hacerlo, imagine un sistema de coordenadas en la parte superior de la imagen, como se muestra a continuación. Puede especificar cualquier intervalo de X e Y siempre que se use la misma escala en ambos ejes. En este sistema de coordenadas imaginado, los valores de X varían de 0 a 10, y los valores de Y, de 0 a 5.

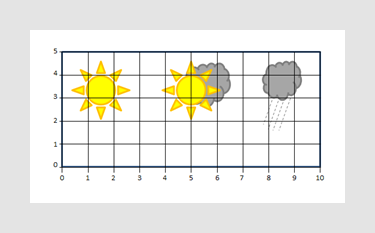

Sistema de referencia de coordenadas en la parte superior de la imagen

Posteriormente, use este sistema de coordenadas imaginado para asignar coordenadas a sus posiciones de indicador, y agréguelas como columnas X e Y a la tabla de datos. El indicador de tiempo soleado se coloca en (1.5,1), el indicador de tiempo parcialmente nublado, en (5,1) y el indicador de lluvias, en (8.3,1).

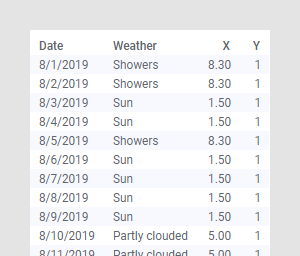

Tabla de datos que contiene coordenadas

Ahora, todo está configurado para crear el gráfico de mapa, donde los indicadores se colocan en la parte superior de una imagen.

Procedimiento

  1. Cargue la tabla de datos y cree un gráfico de mapa.
  2. Haga clic con el botón derecho en el gráfico de mapa y seleccione Propiedades.

    Se muestran las capas actuales y el elemento emergente Propiedades.

  3. En la lista de capas, elimine la capa de mapa colocando el puntero del ratón sobre ella y haciendo clic en la X.

    Eliminación de capa de mapa
  4. Haga clic en Agregar nueva capa y seleccione Capa de imagen.
    El menú emergente Propiedades muestra la configuración de Capa de imagen.
  5. En la sección Imagen, a través de Examinar, agregue la imagen que desea usar como fondo.
  6. En el cuadro de diálogo Agregar imagen como fondo, haga clic en para establecer los sistemas de referencia de coordenadas en Ninguno.
  7. Abra la sección Posición en Propiedades - Capa de imagen.

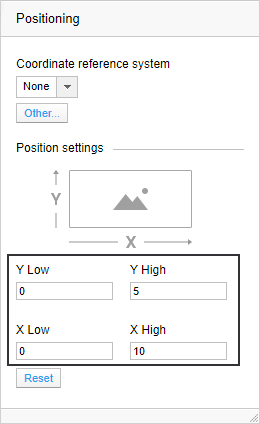

  8. Debajo de Configuración de posición, introduzca los valores máximo y mínimo de los valores X e Y que se utilizan para especificar el sistema de referencia de coordenadas imaginado, es decir, el sistema de referencia de coordenadas en el que se establecen las coordenadas de los indicadores.

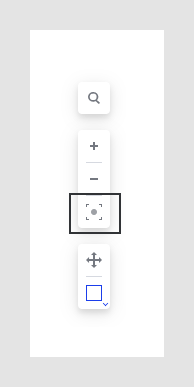

  9. En el control de navegación del gráfico de mapa, haga clic en Zoom en los elementos filtrados, si es necesario.

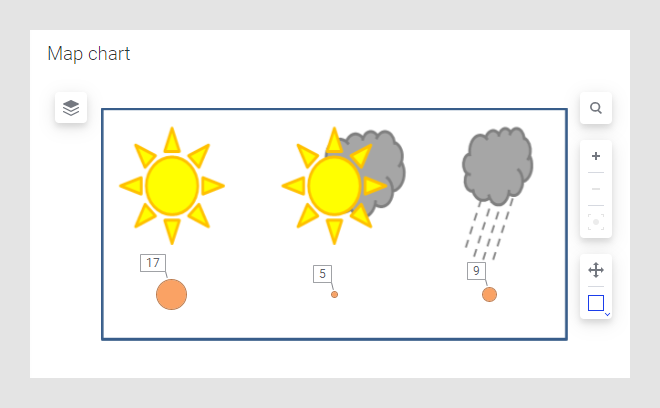

Resultados

El resultado se muestra a continuación. Además de los pasos anteriores, las etiquetas y los tamaños de los indicadores están configurados como Count(Weather).
