WMS 계층 및 하위 계층 구성

유효한 WMS(웹 맵 서비스) 계층을 추가한 후에는 해당 속성을 사용하여 맵 차트 시각화에서 계층 표시를 자세히 조정합니다.

선행_작업

유효한 WMS URL이 있어야 합니다.
팁: 인터넷에서 다양한 WMS 리소스가 제공됩니다. TIBCO Spotfire 커뮤니티 사이트의 Spotfire용 WMS 소스 문서에도 유료/무료 WMS 리소스가 포함된 사이트의 링크가 다수 나와 있습니다. TIBCO 커뮤니티 사이트는 무료로 사용 가능하지만 정보에 액세스하려는 사용자는 계정을 등록해야 합니다.

작업_프로시저

  1. 맵 차트 시각화를 오른쪽 클릭하고 메뉴에서 속성을 클릭합니다.
    속성 팝오버가 표시되고 맵 차트 팝오버에는 현재 계층이 계층 순서(맨 위에서부터 맨 아래 계층까지)대로 표시됩니다.
  2. 계층 목록에서 WMS 계층을 선택합니다.
    WMS 계층 속성이 속성 대화 상자에 나열됩니다.
  3. 맵을 클릭합니다.
    맵 속성이 확장되어 사용 가능한 하위 계층 상자가 표시됩니다.
  4. 목록에서 원하는 하위 계층을 선택하고 맵에 추가할 각 하위 계층에 대해 추가를 클릭합니다.
    계층이 맵에 추가되고 선택한 하위 계층 목록에 순서대로 나열됩니다.
  5. 선택한 하위 계층 목록에서 앞으로 이동 및 뒤로 이동 버튼을 사용하여 계층 적용을 변경합니다.
    WMS 계층이 다시 그려져 하위 계층이 위에서부터 나열된 순서로 표시됩니다. 범례가 표시되는 경우에는 하위 계층이 범례에 추가됩니다.
  6. 옵션: 제거를 클릭하여 맵에서 더 이상 필요하지 않은 하위 계층을 제거합니다.
  7. 투명도 및 렌더링과 같은 추가적인 표시 속성을 설정합니다.

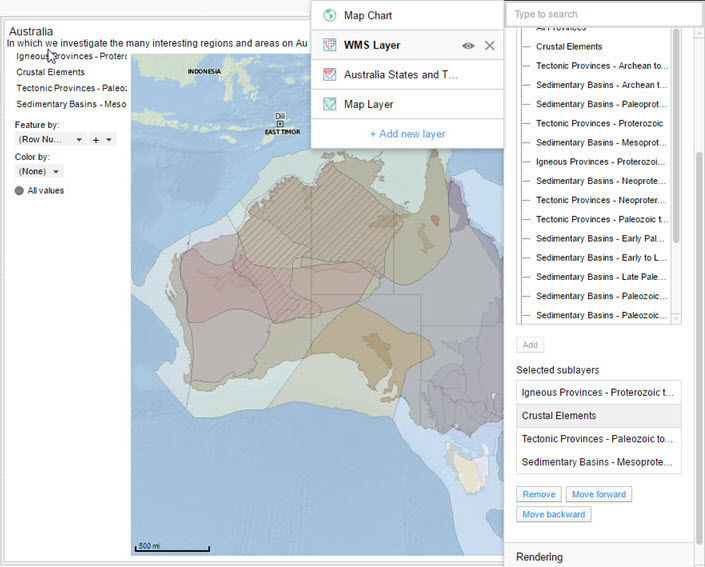

하위 계층을 사용하여 구성된 WMS 계층 예제

Australian Geological Provinces WMS 계층에는 많은 하위 계층이 있습니다. 아래 이미지에서는 다음 속성이 설정되어 있습니다.
  • 맵 차트 제목 및 설명에는 시각화에 대한 정보가 포함되어 있습니다.
  • WMS 계층은 http://services.ga.gov.au/gis/services/Geological_Provinces_2013/MapServer/WMSServer?request=GetCapabilities의 서비스를 표시합니다.
    주: 링크를 따라 이동하면 WMS의 유효한 XML이 표시됩니다.
  • 모양은 반투명으로 설정되어 있으며, WMS 계층에 국가 및 구역이 표시됩니다.
  • 맵에는 선택한 4개 하위 계층(범례에 나열되어 있음)이 표시됩니다. 선택한 하위 계층의 내림차순 목록은 맵 차트 시각화에서 계층을 앞에서부터 차례로 배치하는 순서에 해당합니다. 하위 계층은 범례에도 표시됩니다.
  • 범례는 맵 차트 시각화의 왼쪽에 표시됩니다.
  • 기본 기능 계층에는 시/도 경계가 표시됩니다.
  • 기본 맵 계층에는 해안선과 영해가 표시됩니다.

팁: 다른 계층이나 하위 계층을 완전히 가리는 하위 계층도 있습니다. 여러 하위 계층을 표시하려는 경우에는 같은 WMS 계층의 여러 버전을 추가하고 모양 속성을 더 높은 투명도로 변경할 수 있습니다.

렌더링 팁

렌더링 속성 페이지에서는 맵이 렌더링되는 속도에 영향을 주는 속성을 변경할 수 있습니다.

WMS 서버가 바둑판식으로 배열된 렌더링을 지원하는 경우 맵이 더 빠르게 로드됩니다. 하지만 바둑판식으로 배열된 렌더링에서는 WMS 서버를 더 많이 호출하므로 요청 수가 제한되는 경우에는 해당 제한에 도달하여 서버에서 이미지를 불러오지 못하게 될 수 있습니다. 분석을 다시 열 때 맵을 더 빠르게 로드하려면 WMS 서버의 캐시 이미지 설정을 사용하십시오. 이렇게 하면 WMS 서버에 대한 요청 수가 감소합니다.
