Criando um gráfico de coordenadas paralelas

Um gráfico de coordenadas paralelas é usado para comparar os valores de dados que são de tipos ou magnitudes completamente diferentes em uma única visualização. Os valores são normalizados e, em seguida, apresentados como pontos em uma linha com um ponto por coluna de dados. A visualização é útil também para examinar padrões.

Os valores normalizados são expressos como uma percentagem. O valor mais baixo em uma coluna de dados é sempre definido como 0% e o mais alto é definido como 100%. Os valores intermediários são recalculados adequadamente. A normalização possibilita a visualização de colunas que contêm valores de magnitudes completamente diferentes. Por exemplo, uma coluna com valores entre 0 e 1 e uma coluna com valores entre 0 e 10.000 podem ser visualizadas ao mesmo tempo no gráfico de coordenadas paralelas.

Os valores podem representar dados agregados ou dados não agregados do ponto de dados específico. Um valor agregado pode ser, por exemplo, uma soma, uma média ou o primeiro valor de uma coluna de dados.

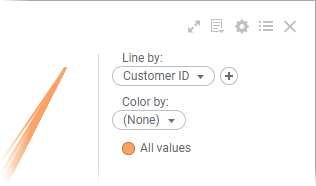

Os eixos importantes são Linha por e Por cor na legenda. Esses eixos são usados para selecionar as colunas cujos valores você deseja representar como linhas.

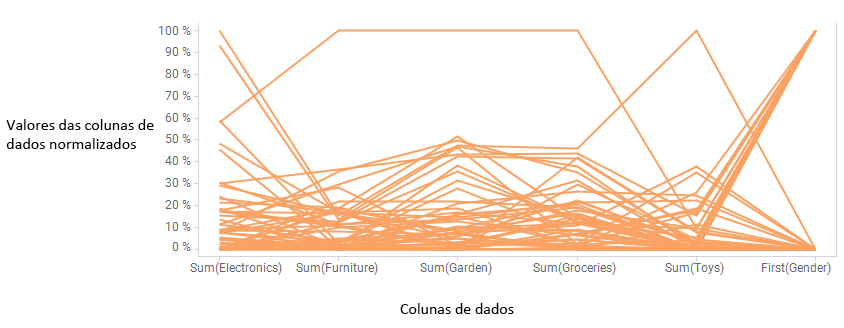

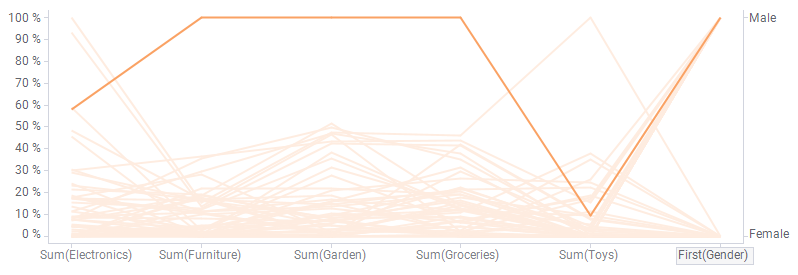

Por exemplo, o gráfico de coordenadas paralelas acima é baseado nos valores totais de compra de clientes em diferentes departamentos de loja. Cada cliente é representado por uma linha, portanto, os padrões de compra podem ser examinados. Para ilustrar, veja a linha abaixo. No começo, este cliente parece ser uma grande gastador nos departamentos de mobiliário, jardim e mantimentos, mas também no departamento de eletrônicos. No entanto, as compras de brinquedos são relativamente baixas.

Nota: A escala de várias colunas é totalmente separada, portanto, não compare a altura da linha em uma coluna com a altura da linha em outra coluna. Por exemplo, a quantidade real que o cliente gastou no departamento de brinquedos acima pode ser maior do que a quantidade gasta em qualquer outro departamento.

Além disso, é possível visualizar os valores de colunas categóricas. Observe a coluna de sexo mais à direita, onde os clientes do sexo masculino e feminino são divididos em diferentes valores na escala percentual.

1. Na barra de autoria, clique em Tipos de visualização para abrir o submenu.
2. Arraste o tipo de visualização Diagrama de coordenadas paralelas até a posição desejada na página de análise.
   É apresentada uma sugestão de gráfico de coordenadas paralelas.
3. Selecione as colunas de dados que você deseja incluir na visualização.
   1. Clique no eixo horizontal.
      O botão Selecionar colunas... é exibido.


   2. Clique nele para abrir a caixa de diálogo Selecionar colunas.

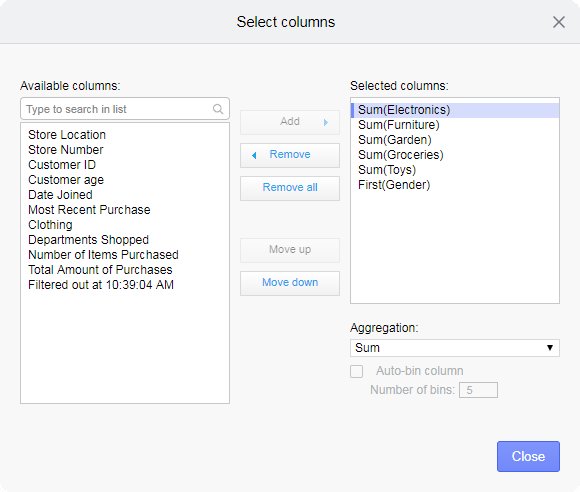

      Um exemplo da caixa de diálogo é mostrado abaixo.


   3. Na caixa de diálogo, especifique as colunas de interesse e a ordem na qual elas devem ser exibidas usando os botões no meio.
4. Selecione a agregação a ser aplicada a cada uma das colunas a serem exibidas.
   1. Selecione a coluna na lista Colunas selecionadas.
   2. Na lista suspensa Agregação, selecione o tipo de agregação desejado.
   3. Clique em Fechar.
5. No eixo Linha ou Cor, selecione as colunas cujos valores você deseja representar como linhas.

Exemplo

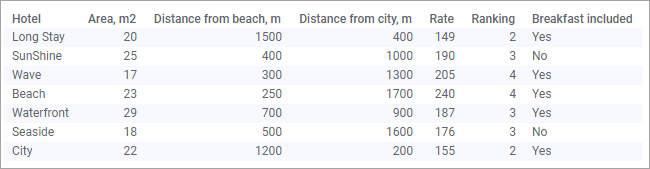

Na tabela de dados abaixo, são listados os detalhes sobre hotéis em um complexo turístico. Os valores nas colunas são de tipos completamente diferentes e incomparáveis uns com os outros.

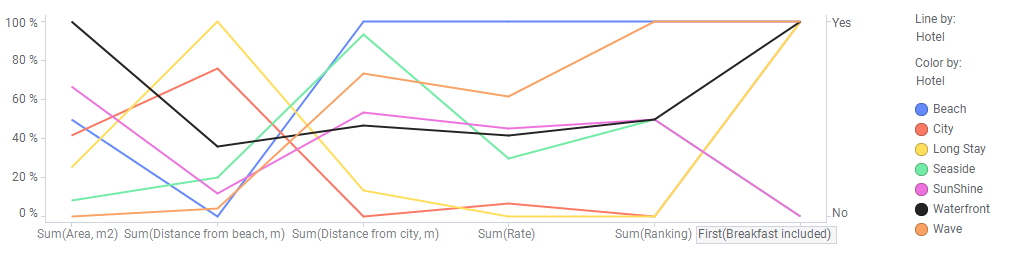

Quando você cria o gráfico de coordenadas paralelas abaixo com uma linha por hotel, é possível comparar os hotéis e encontrar um hotel que combina com você. Aqui, o eixo Cor é usado para dividir os dados por hotel.

Talvez Waterfront seja uma boa escolha, pois você obtém um quarto grande por um preço justo e ele está localizado não muito longe da praia e da cidade. Além disso, o café da manhã está incluído no preço e a classificação é boa.

Nota: Os valores reais em uma coluna podem ser exibidos ao longo do lado direito da visualização. Basta clicar no rótulo do eixo X da coluna na qual você está interessado.
