Adicionando uma camada de imagem

Com uma camada de imagem, você pode configurar seu mapa gráfico para usar imagens em combinação com dados geográficos e não geográficos. Por exemplo, você pode adicionar uma imagem de plano de fundo e marcadores de posição na parte superior da imagem.

Procedimento

  1. Clique com o botão direito do mouse na visualização de mapa gráfico e, no menu, clique em Propriedades.
    O popover Propriedades é exibido com o popover Mapa gráfico mostrando as camadas atuais, em sua ordem de camadas, de cima para baixo.
  2. Clique em Adicionar nova camada na parte inferior da lista Mapa gráfico.
    É exibida uma lista das opções de camadas.
  3. Na lista, clique em Camada de imagem.
    A camada da imagem é adicionada à lista de camadas do Mapa gráfico, e as Propriedades da camada são exibidas.
  4. Na seção Imagem, clique em Procurar.
  5. Navegue até a imagem que deseja usar e adicione-a ao seu mapa gráfico.
    A imagem é carregada.
    Nota: Às vezes, a imagem que você selecionou não contém metadados geográficos. Nesses casos, pode aparecer uma caixa de diálogo informando que o sistema de referência de coordenadas deve ser "Nenhum" em todas as partes da visualização de mapa gráfico se você deseja usar essa imagem como plano de fundo. Clique em Sim se quiser usar a imagem como plano de fundo. O sistema de referência de coordenadas será definido como "Nenhum" imediatamente. Clique em Não se a imagem não deve ser usada como imagem de fundo. Consulte Movendo e redimensionando imagens para obter exemplos em que imagens não geográficas não são usadas como plano de fundo em mapas.
  6. Opcionalmente, arraste e solte a camada em uma nova posição na lista.
    Dica: Você pode reutilizar as configurações de uma camada existente. Selecione Duplicar camada no pop-over Propriedades para duplicar a camada selecionada no mesmo mapa gráfico ou para adicionar uma cópia de uma camada de outro mapa gráfico na análise. Consulte Duplicando uma camada para obter instruções detalhadas.

Exemplos de camadas de imagem

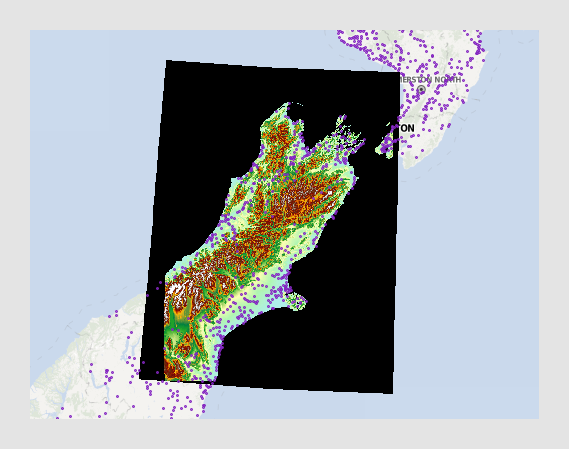

Usar uma imagem de plano de fundo funciona da mesma forma que o mapa com marcadores, mas com a diferença de que você não precisa ter dados de mapa em uma tabela de dados, a fim de configurá-la. Se você usar uma imagem GeoTIFF, em que informações geográficas são incluídas como metadados no arquivo de imagem, essa imagem será automaticamente posicionada corretamente. O exemplo abaixo mostra uma imagem GeoTIFF projetada em uma camada de mapa e com marcadores posicionados na parte superior da camada de imagem.

Observe que, para que a imagem GeoTIFF seja posicionada corretamente no mapa, ela deve incluir metadados de projeção, e não há suporte para algumas projeções.

Com outros tipos de arquivos de imagem, a tabela de dados deve conter coordenadas X e Y para que os marcadores sejam colocados corretamente nas posições geográficas.

Um mapa gráfico também pode ser usado para mostrar dados não geográficos. O exemplo abaixo mostra um mapa gráfico em que o plano de fundo é uma imagem que ilustra os três tipos de clima ensolarado, parcialmente nublado e chuvoso. Os marcadores colocados na parte superior da imagem mostram quantos dias no mês de agosto estavam ensolarados, parcialmente nublados e chuvosos, respectivamente.

Consulte Posicionando marcadores em um plano de fundo de imagem para saber mais sobre esse exemplo.
