Exemplo de uma conexão de linhas em uma camada de marcadores
Linhas podem ser desenhadas em uma camada de mapa com marcadores para mostrar conexões entre marcadores específicos. Você pode especificar em que ordem os marcadores devem ser conectados, e setas podem ser adicionadas para indicar a direção.

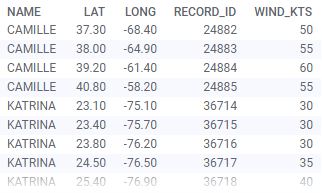

A tabela de dados abaixo contém medidas de força do vento em certas coordenadas de "LAT" e "LONG", durante o avanço de dois furacões, Camille e Katrina. Os valores da coluna "RECORD_ ID" controlam a ordem cronológica das medições.

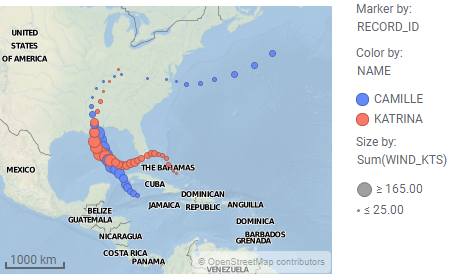

A criação de uma camada de marcadores no mapa gráfico posicionará marcadores em cada uma das coordenadas fornecidas:

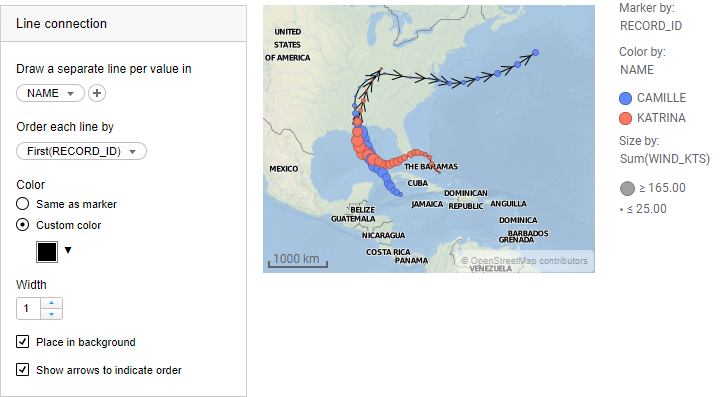

Para enfatizar o avanço dos furacões, você pode conectar os marcadores com linhas. As configurações são feitas na caixa de diálogo Conexão de linhas, nas Propriedades da camada de marcadores:
Linhas separadas são desenhadas para os dois furacões, conforme especificado na configuração de nível superior. A coluna "RECORD_ID", que lista a ordem das medidas, está selecionada abaixo de Ordenar cada linha por, para indicar em que ordem os marcadores devem ser conectados. As linhas adicionadas resultam em curvas que mostram como cada furacão está se movendo.
Conforme indicado, conexões de linhas podem ser usadas para visualizar os movimentos. Outro uso de conexões de linhas pode ser para a exibição de rotas entre destinos.
