Добавление слоя функций

Функции отображают цветные области на карте. Функции — это административные области, располагаемые на карте на основе географической информации, доступной в ваших данных и представляющей почтовые индексы, города, округа, регионы или страны.

Процедура

  1. Щелкните правой кнопкой мыши визуализацию картосхемы и выберите в меню пункт Свойства.
    Откроется всплывающее окно Свойства со всплывающим окном Картосхема, показывающим текущие уровни в порядке сверху вниз.
  2. Нажмите Добавить новый слой внизу списка Картосхема.
    Отобразится список параметров слоя.
  3. В списке щелкните элемент Уровень функций.
  4. В открывшемся меню выберите таблицу данных, из которой нужно получить функции (либо собственную таблицу данных в верхней части меню, либо одну из доступных таблиц геокодирования).
    Для получения дополнительных сведений о геокодировании см. в справке Spotfire Analyst раздел Что такое геокодирование?
    Слой функций будет добавлен в список слоев Картосхема, отобразится список Свойства для слоя, и слой с настройками по умолчанию будет добавлен в картосхему.
  5. Необязательно: Перетащите слой на новую позицию в списке.
  6. Проверьте свойства картосхемы, чтобы уточнить настройку отображения.
    Совет: Настройки имеющегося уровня можно использовать повторно. На всплывающей панели Свойства нажмите кнопку Дублировать уровень, чтобы продублировать выбранный уровень на той же картосхеме или добавить копию уровня из другой картосхемы в анализ. Дополнительные сведения см. в разделе Дублирование уровня.

Пример слоя функций

На этой визуализации картосхемы показаны две таблицы, представляющие данные для Швеции: округа Швеции и столицы округов Швеции. Данные содержат информацию о переписи за 2015 год, а также вычисляемый столбец, определяющий города с населением свыше 200 000 человек. Визуализация картосхемы содержит уровень функций со следующими свойствами.

  • Для свойства Заголовок задано значение Sweden Counties (Län).
  • Внешний вид настроен полупрозрачным (с отображением под ним слоя TMS карты для велосипедистов OpenStreetMap).
  • Для свойства Данные задана таблица данных Sweden county capitals - Swedish Counties (Län).
  • Для свойства Географическое местоположение задано значение Компонент поCounty (län).
  • Флажок Условные обозначения снят.
  • Для свойства Цвет заданы следующие значения.
    • Цвет по:Larger than 200000 (добавленный вычисляемый столбец).
    • Цветовая схема: 2 цвета.
    • Окрасить элементы:True (over 200,000) andFalse (under 200,000), with color selections customized to blue and red.
    Для свойства Метки задано значение First(County (län)).

В результате округа с городами с населением свыше 200 000 (Стокгольм, Вестра-Гёталанд и Сконе) отображаются первым цветом, а все остальные округа — вторым.

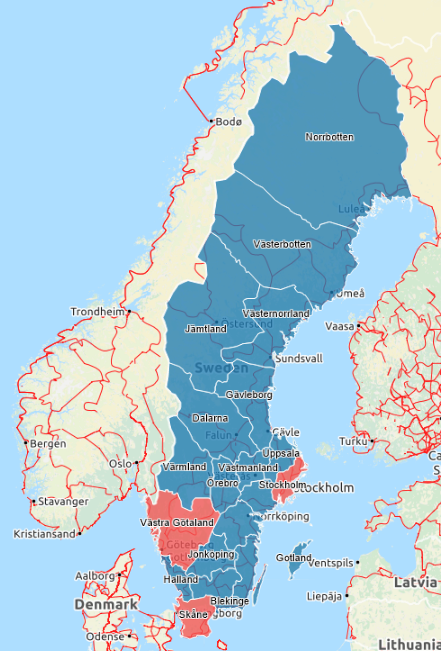

Карта уровня функций

Совет: Сюда можно добавлять свои функции. Сведения о создании собственных лицензий см. в следующих статьях. (Эти статьи содержатся на сайте сообщества TIBCO Spotfire Community. Они доступны бесплатно, но требуют ввода учетных данных).
