Создание нормированной линейчатой диаграммы с накоплением

На нормированной гистограмме с накоплением столбцы разбиваются на цветные сегменты, расположенные друг над другом. Высота каждого столбца равна 100 %, а цветные сегменты столбцов представляют собой относительный вклад компонентов в столбец итогов.

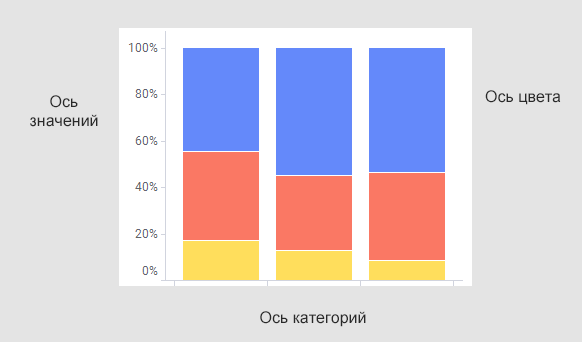

нормированная гистограмма с накоплением

В общей гистограмме с накоплением, описанной в разделе Создание гистограммы с накоплением, столбцы составляются на основе абсолютных значений компонентов, из-за чего у них разная высота. Нормированная гистограмма с накоплением отличается от обычной гистограммы с накоплением тем, что она выражает значения компонентов в процентах от всего столбца, как показано выше. Таким образом, более заметны различия между компонентами, а не фактические значения.

Подготовка

Гистограмма с накоплением создана.

Процедура

  1. Разместите курсор на оси категорий.
    Ось будет выделена.
  2. Щелкните выделенную область, чтобы открыть контекстное меню.

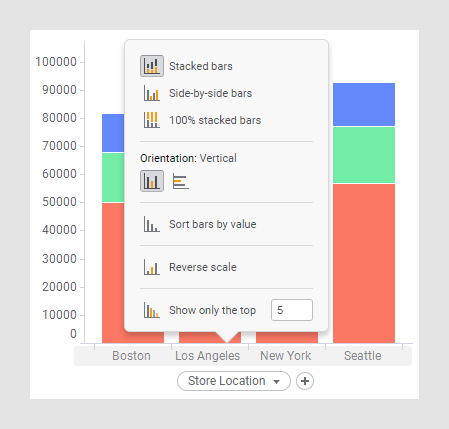

    Контекстное меню гистограммы
  3. Выберите Нормированная линейчатая диаграмма с накоплением.

Пример

Участники опроса ответили «Да» или «Нет» на вопрос. Так как нужно было изучить различия в выборе участников разного возраста, они были разделены на возрастные группы. Показатели числа ответов «Да» и «Нет» соответственно отображаются на гистограмме с накоплением, разбитой по возрастным группам.

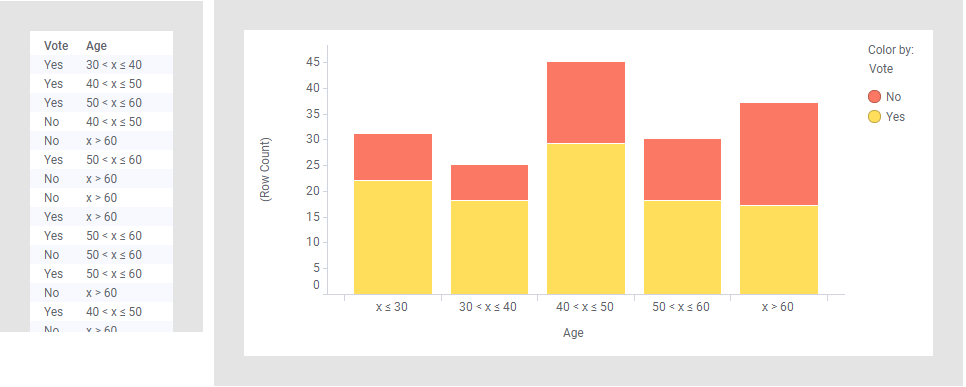

Нормированная гистограмма с накоплением, пример 1

Если изменить гистограмму на нормированную гистограмму с накоплением, в каждом столбце будет отображаться относительный вклад компонентов «Да» и «Нет».

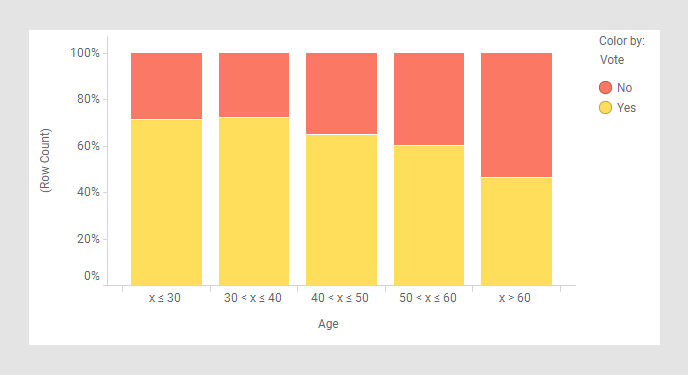

Нормированная гистограмма с накоплением, пример 2

Наблюдается такая тенденция: чем старше участники, тем больше число ответов «Нет».
