Отображение спарклайнов

Ключевые показатели производительности, или КПП, используются для мониторинга производительности компании. Они служат для обозначения производительности за последний период времени. Если также необходимо просмотреть динамику значения КПП, можно использовать простой линейный график, или спарклайн, на плитках КПП.

Важное замечание: Значения, представленные на спарклайне, всегда являются основными.


Спарклайны

Точка в конце спарклайна обозначает значение последнего показателя, а также дату его измерения. На спарклайны можно добавлять шкалы с диапазоном значений, расположенных вертикально.

Процедура

  1. Щелкните правой кнопкой мыши показатель КПП на графике КПП и выберите пункт Свойства в открывшемся меню.
    Отобразится всплывающее окно Свойства для выбранного КПП. На боковой панели текущий КПП будет выделен.
  2. Во всплывающем окне выберите элемент Спарклайн.
    Отобразится раздел Спарклайн.
  3. Установите флажок Показать спарклайн.
  4. Чтобы показать вертикальный диапазон, установите флажок Показать шкалу.
  5. Если в диапазон нужно добавить значение 0, установите флажок Включить начало координат.
  6. В КПП выберите параметр Одна шкала для всех спарклайнов или Несколько шкал.
    Используйте параметр Одна шкала для всех спарклайнов, если необходимо сравнить спарклайны с одинаковыми координатами для всех плиток в КПП. Параметр Несколько шкал полезен, к примеру, если данные представлены с использование разных спарклайнов с разными магнитудами, и прежде всего необходимо просмотреть тренд для каждой категории плиток.
    Чтобы скрыть спарклайны, достаточно снять флажок Показать спарклайн.

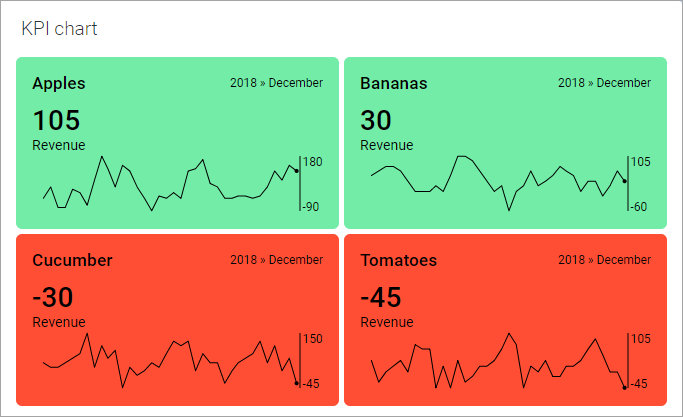

Пример

На изображении выше для спарклайнов используются несколько шкал, в которые не включено начало координат.
