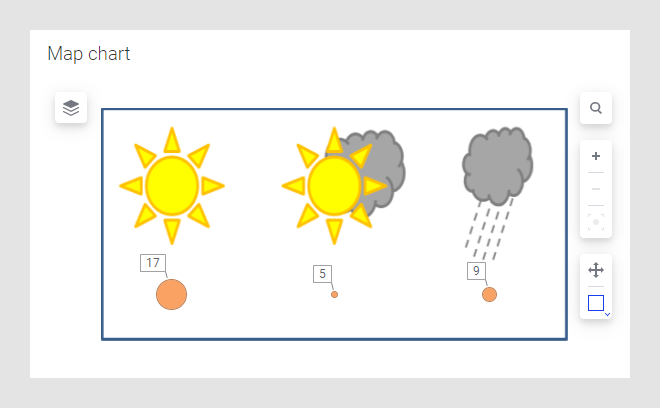

Размещение маркеров на фоне изображения
Фон маркеров на картосхеме не обязательно должен быть географическим. Маркеры можно расположить на любом пространственном фоне. В качестве фона для маркеров можно просто использовать уровень изображений вместо уровня карты. Например, изображение на уровне изображений может представлять человеческое тело, где вы размещаете маркеры с медицинскими данными, или чертеж отеля, где отображаются занятые номера или другие данные. Чтобы расположить маркеры поверх уровня изображений, данные должны содержать соответствующие координаты X и Y.

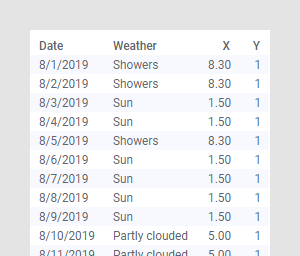

В приведенное ниже таблице данных содержатся данные о погоде в августе в определенном расположении. Типы погоды: «Солнечно», «Небольшая облачность» и «Ливни».

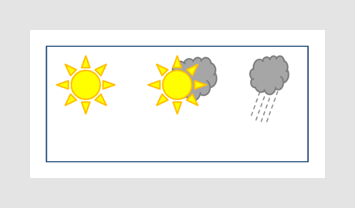

Предположим, что требуется использовать изображение ниже, чтобы проиллюстрировать типы погоды, а под иллюстрациями разместить маркеры, которые указывают общее количество солнечных, частично облачных и дождливых дней соответственно.
В приведенной ниже процедуре объясняется, как разместить маркеры в требуемых местах на изображении. Суть состоит в том, чтобы позволить изображению и маркерам использовать общую систему координат.

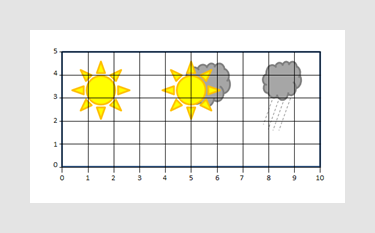

Для этого представьте систему координат, размещенную поверх изображения, как показано ниже. Можно указать любые диапазоны X и Y при условии, что для обеих осей используется одна и та же шкала. В этой воображаемой системе координат значения X находятся в диапазоне от 0 до 10, а значения Y — от 0 до 5.
Затем используйте эту воображаемую систему координат, чтобы назначить координаты позициям маркеров и добавить их в виде столбцов X и Y в таблицу данных. Маркер «Солнечно» находится в точке (1.5,1), маркер «Небольшая облачность» — в точке (5,1), а маркер «Ливни» — в точке (8.3,1).
Теперь все готово для создания картосхемы, где маркеры располагаются поверх изображения.
Процедура

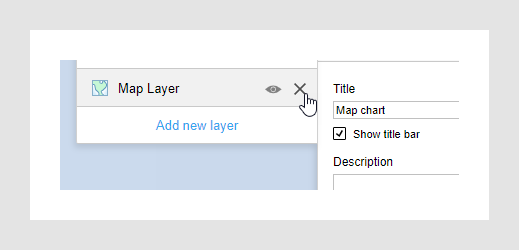

- В списке уровней удалите уровень карты, поместив на него указатель мыши и щелкнув X.

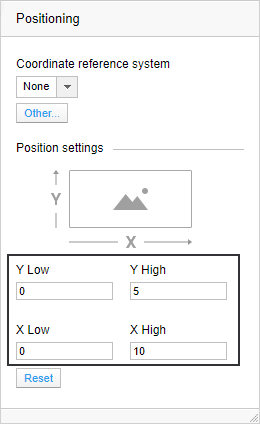

- В разделе Параметры положения введите максимальное и минимальное значения X и Y, используемые для указания воображаемой системы координат. Это система координат, в которой заданы координаты маркеров.

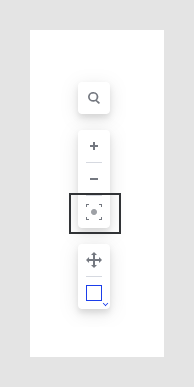

- При необходимости щелкните Увеличить масштаб до отфильтрованных элементов в элементе навигации картосхемы.
