Добавление слоя TMS

Tile Map Service (TMS) — это широко поддерживаемый протокол карт. Он позволяет отобразить фон карты от стороннего поставщика или изменить слой карты по умолчанию.

Подготовка

Для добавления слоя TMS необходим URL-адрес действующей карты TMS.
Совет: Много ресурсов TMS можно найти в Интернете. В статье GeoAnalytics Resources на сайте сообщества TIBCO Spotfire Community перечислены многие ресурсы TMS, как бесплатные, так и платные. В списках содержится полный URL-адрес, текст авторских прав и (при наличии) ссылка на авторские права, которую следует указать в слое TMS. (Сайт TIBCO Community доступен для бесплатного пользования. Но для получения доступа к информации необходимо зарегистрировать учетную запись).

Процедура

  1. Щелкните правой кнопкой мыши визуализацию картосхемы и выберите в меню пункт Свойства.
    Откроется всплывающее окно Свойства со всплывающим окном Картосхема, показывающим текущие уровни в порядке сверху вниз.
  2. Нажмите Добавить новый слой внизу списка Картосхема.
    Отобразится список параметров слоя.
  3. В списке щелкните элемент Слой TMS.
    Слой TMS будет добавлен в список слоев Картосхема, отобразится список Свойства для слоя, и слой с настройками по умолчанию будет добавлен в картосхему.
    Прим.: Значок ошибки (значок ошибки) отображается в строке заголовка. (Слой TMS не будет действующим до тех пор, пока не будет указан URL-адрес действующей службы).
  4. Обязательно: Укажите URL-адрес действующей службы.
    Значок ошибки исчезнет из строки заголовка.
    Прим.: URL-адрес должен быть в формате http://base/url/{z}/{x}/{y}.{z} указывает уровень масштаба, {x} — номер столбца, а {y} — номер строки. Для функционирования карты не требуется указывать значения трех переменных {z}/{x}/{y}.
  5. Необязательно: При необходимости перетащите уровень на новую позицию в списке.
  6. Проверьте и задайте свойства картосхемы, чтобы уточнить настройку отображения.
    Обратите внимание, что обязательно нужно включить информацию об авторских правах для большинства сторонних поставщиков карт. Откройте раздел Авторские права всплывающего окна Свойства, чтобы настроить сведения об авторских правах.
    Совет: Настройки имеющегося уровня можно использовать повторно. На всплывающей панели Свойства нажмите кнопку Дублировать уровень, чтобы продублировать выбранный уровень на той же картосхеме или добавить копию уровня из другой картосхемы в анализ. Дополнительные сведения см. в разделе Дублирование уровня.

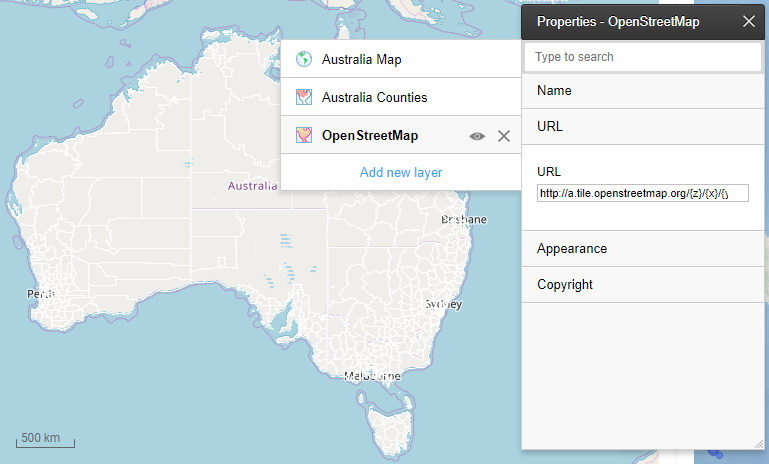

Пример слоя TMS

В этом примере картосхема имеет уровень функций, отображающий контуры округов Австралии на уровне TMS.

  • Уровень функций для округов Австралии доступен в таблицах данных геокодирования, содержащихся в библиотеке. Задана высокая степень прозрачности, позволяющая отобразить контуры и тени. Слой функций является верхним слоем картосхемы.
  • Стандартный слой карты удален. Его заменяет слой TMS.
  • Слой TMS рисуется из карты OpenStreetMap. Таким образом, для свойства Заголовок задано значение OpenStreetMap.
  • Для свойства URL-адрес задано значение http://a.tile.openstreetmap.org/{z}/{x}/{y}.png.


Уровень карты TMS
