Создание комбинированной диаграммы

На комбинированной диаграмме в одной визуализации можно отображать и столбцы, и линии. Из-за эффекта наложения линии отображаются поверх столбцов. Благодаря этому значения в разных столбцах или категориях данных легко сравнивать. Таким образом, можно увидеть тенденции и сразу распознать отклонения.



Комбинированная диаграмма имеет сходство и с гистограммами, и с графиками. Как и в этих визуализациях, на оси Y обычно выбраны столбцы, содержащие числовые данные. Для каждой точки данных по оси X данные агрегируются в значения по оси Y. Агрегированным значением может быть, например, сумма или среднее. Эти значения затем отображаются либо в виде столбцов, либо в виде линии для каждого столбца или категории, которые нужно сравнить.

Разные столбцы и категории, которые требуется сравнить, можно разделить путем выделения их различными цветами. Цвета указаны на оси Ряды в условных обозначениях. Там также выбирается метод отображения агрегированных значений: в виде столбцов или в виде линий.

На оси X выбираются столбцы, содержащие значения категорий, или столбцы с данными времени при сравнении данных с течением времени.

Как упоминалось выше, может потребоваться сравнить столбцы в данных или разные категории в рамках столбца, как показано ниже.



Комбинированная диаграмма настраивается по-разному в зависимости от того, что нужно показать или как упорядочены загруженные данные.

Сравнение столбцов данных

Процедура

  1. На панели разработки щелкните Типы визуализации, чтобы открыть всплывающее меню.
  2. Перетащите тип визуализации Комбинированная диаграмма в нужную позицию на странице анализа.
    Будет представлена подсказка о комбинированной диаграмме. Но линии на ней не отображаются, только столбцы.
  3. На оси Y выберите столбцы, которые нужно представить в виде отдельных линий или столбцов.
    Для каждого выбранного столбца таблицы столбцы на диаграмме окрашены в определенный цвет. Для оси Ряды в условных обозначениях задано значение «(Имена столбцов)».
  4. Для каждого из этих столбцов на оси Y выберите тип агрегированного значения, которое нужно отобразить.
  5. На оси Ряды в условных обозначениях щелкните столбец и выберите вариант отображения: Показать как столбцы или Показать как линии.
  6. На оси X выберите один или несколько столбцов, для которых нужно сравнить значения.

    Если выбран столбец времени, может быть полезно отображать данные времени иерархически.

Пример

Предположим, требуется сравнить ожидаемые и фактические цифры бюджета по кварталам. В столбцах «Фактический» и «Бюджет» ниже содержатся фактические и ожидаемые цифры за месяц соответственно.

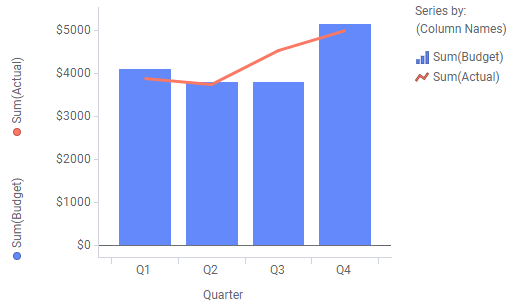

Просмотрите настройки, сделанные для сравнения фактических и ожидаемых сумм бюджета. Отклонения можно легко определить. Например, бюджет был значительно превышен в третьем квартале.

Сравнение категорий в рамках столбца

Процедура

  1. На панели разработки щелкните Типы визуализации, чтобы открыть всплывающее меню.
  2. Перетащите тип визуализации Комбинированная диаграмма в нужную позицию на странице анализа.
    Будет представлена подсказка о комбинированной диаграмме. Но линии на ней не отображаются, только столбцы.
  3. На оси Y выберите столбец, значения которого нужно представить.
  4. Выберите тип агрегированного значения, которое будет отображаться для выбранного столбца.
  5. На оси Ряды в условных обозначениях выберите столбец, содержащий категории, которые нужно сравнить.
  6. Затем щелкните категорию и выберите вариант отображения: Показать как столбцы или Показать как линии.

Пример

Таблица данных содержит показатели продаж, разделенные по полу, в разных магазинах.

На следующей комбинированной диаграмме показаны настройки, сделанные для отображения различий в сумме продаж для женщин и для мужчин.
