Добавление слоя маркеров

Маркеры отображают координаты положения на карте. Маркеры — это настраиваемые фигуры, располагаемые на карте на основе координат положения (значений широты и долготы) или на основе географической информации, предоставляемой в ваших данных и представляющей почтовые индексы, города, округа, регионы или страны.

Подготовка

Данные должны содержать географическую или позиционную информацию. Если данные не содержат географических координат (широты и долготы), маркеры могут быть автоматически расположены в центре поддерживаемых административных областей.

Процедура

  1. Щелкните правой кнопкой мыши визуализацию картосхемы и выберите в меню пункт Свойства.
    Откроется всплывающее окно Свойства со всплывающим окном Картосхема, показывающим текущие уровни в порядке сверху вниз.
  2. Нажмите Добавить новый слой внизу списка Картосхема.
    Отобразится список параметров слоя.
  3. В списке щелкните элемент Слой маркеров.
  4. В открывшемся меню выберите таблицу данных, из которой нужно добавить маркеры (либо собственную таблицу данных в верхней части меню, либо одну из доступных таблиц геокодирования).
    Слой маркеров будет добавлен в список слоев Картосхема, отобразится список Свойства для слоя, и слой с настройками по умолчанию будет добавлен в картосхему.
  5. Необязательно: Перетащите слой на новую позицию в списке.
  6. Проверьте свойства картосхемы, чтобы уточнить настройку отображения.
    Совет: Настройки имеющегося уровня можно использовать повторно. На всплывающей панели Свойства нажмите кнопку Дублировать уровень, чтобы продублировать выбранный уровень на той же картосхеме или добавить копию уровня из другой картосхемы в анализ. Дополнительные сведения см. в разделе Дублирование уровня.

Расположение маркеров на карте

С помощью настроек свойства Географическое расположение можно изменить параметры автоматического размещения географических элементов. Выберите Геокодирование на основе имени, чтобы разместить маркеры согласно географическим именам в данных. Маркеры географических имен будут автоматически размещены на карте (с использованием таблиц геокодирования) в соответствии со своими координатами. Для получения дополнительных сведений о геокодировании см. в справке Spotfire Analyst раздел Что такое геокодирование? Выберите На основе координат, чтобы разместить маркеры, используя столбцы данных, в которых содержатся координаты.

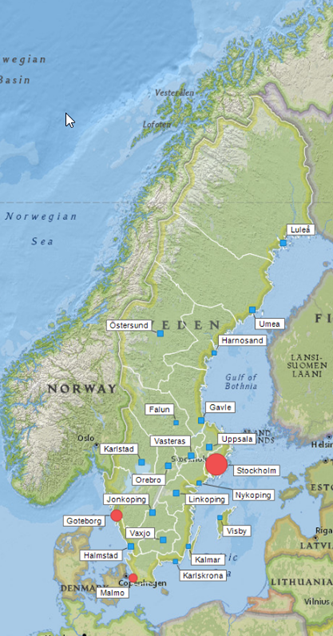

Пример слоя маркеров

На этой картосхеме отображается Швеция с почти прозрачным слоем функций, показывающим линии границ округов, и слоем маркеров со следующими свойствами.

  • Для свойства Заголовок задано значение Sweden county capitals.
  • Внешний вид настроен как непрозрачный.
  • Для свойства Данные задано значение Sweden county capitals, с маркировкой.
  • Географическое положение установлено «На основе координат».
  • Для свойства Фигура задано значение Подобрать фигуру по значению столбца, а для столбца — города с населением свыше 200 000 человек. (Этому условию отвечают три города — Стокгольм, Мальме и Гетеборг (значение TRUE), поэтому их фигурами будут закрашенные круги, а фигурами всех остальных столиц округов будут закрашенные квадраты.)
  • Для свойства Условные обозначения задано отображение с доступными элементами Маркировка, Цвет по, Форма по и Размер по.
  • Для свойства Цвет задано значение Цветовая схема с двумя цветами, для свойства Цвет по — Sum(Population 2015). Таким образом, небольшие города и поселки отображаются синим цветом, а большие города — красным.
  • Для свойства Размер задано значение Размер поSum(Population 2015) с немного увеличенным размером маркера. (Маркер Стокгольма значительно больше, но самые мелкие маркеры все равно четко видны.)
  • Порядок прорисовки не задан, так как на карте нет перекрывающихся маркеров.
  • Смещение не задано, так как на карте нет перекрывающихся маркеров.
  • Соединение линий не задано.
  • Метки настроены на отображение названий всех столиц округов.


маркеры, отображаемые на карте

  • Показ направлений путем поворота маркера на картосхеме
    Некоторые фигуры маркеров, например стрелки, указывают направления. При вращении таких маркеров на слое маркеров в картосхеме можно визуализировать направления движений. Вам потребуется столбец со значениями, которые могут быть использованы как градусы.
