Создание древовидной карты

Древовидная карта используется для отображения больших объемов данных, которые могут быть структурированы иерархически (в форме дерева). Она представляет данные с использованием прямоугольников разного размера и цвета.

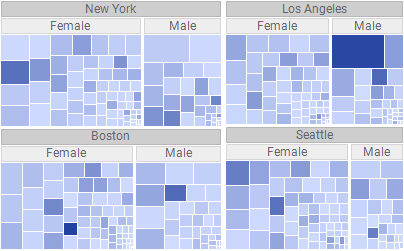

Пример древовидной карты.

Данные на древовидной карте упорядочены иерархически. Каждая ветвь в иерархии представлена прямоугольником, который, в свою очередь, делится на более мелкие прямоугольники, представляющие подветви. На разных уровнях иерархии прямоугольники имеют размеры, которые пропорциональны значениям в столбце числовых данных, например в столбце продаж. Самый большой прямоугольник расположен в верхнем левом углу, а самый маленький — в нижнем правом углу.

Например, ниже показана иерархия, используемая в приведенной выше древовидной карте.
Иерархия древовидной карты.
Используется все пространство визуализации, что позволяет одновременно представлять большой объем данных. Благодаря этому можно быстро выявлять закономерности и неравномерности в данных.

Размеры прямоугольников представляют числовые данные. Кроме того, цвета прямоугольников могут отражать числовые данные: цвет постепенно изменяется между оттенком, представляющим максимальное значение данных, и другим оттенком, представляющим минимальное значение. Для изменения размера и цвета можно выбрать один и тот же столбец данных или разные. На представленной выше древовидной карте размеры прямоугольников представляют один столбец данных, а цвета — другой.

В условных обозначениях установлены разные настройки: ось иерархии, ось размера и ось цвета.
Оси иерархии, размера и цвета в условных обозначениях древовидной карты.

Процедура

  1. На панели разработки щелкните Типы визуализации, чтобы открыть всплывающее меню.
  2. Перетащите тип визуализации Древовидная карта в нужную позицию на странице анализа.
    Будет представлена подсказка о древовидной карте.
  3. На оси Иерархия выберите столбцы для включения в иерархию. Начните с верхнего уровня.
  4. На оси размера выберите столбец, по которому должны быть заданы размеры прямоугольников.
  5. Выберите тип агрегированного значения, которое будет отображаться для выбранного столбца.
  6. На оси цвета выберите столбец, по которому должен быть задан цвет прямоугольников.
  7. Выберите тип агрегированного значения, которое будет отображаться для выбранного столбца.

Пример

В приведенной ниже таблице данных показано, сколько денег потратили разные клиенты в четырех разных отделах магазина. Предположим, нужно найти мужчину и женщину, которые потратили больше всего денег в отделе игрушек.

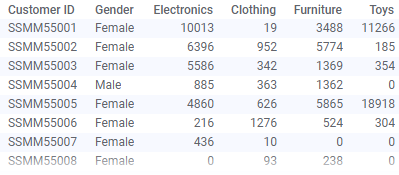

Таблица данных для древовидной карты.
Показанные ниже настройки древовидной карты помогут в этом.
Древовидная карта находит мужчину и женщину, которые потратили больше всего денег в отделе игрушек.
Клиент с идентификатором SSMM55005 — это женщина, которая потратила больше всего денег, а SSMM55091 — мужчина, потому что прямоугольники этих клиентов являются самыми крупными в ветвях для женского и мужского пола соответственно.

Возможно, эти два клиента являются «топ-клиентами» в отделе одежды. Чтобы узнать это, измените столбец на оси цвета на «Одежда», и увидите, являются ли эти прямоугольники самыми темными.
Дальнейшее изучение древовидной карты.
Похоже, другие клиенты более заинтересованы в одежде, чем те, кто больше всего потратил на игрушки!
