创建瀑布图

瀑布图显示值在受到各种因子影响后如何改变，要么增加值，要么减少值。然后将呈现结果值。

例如，该瀑布图可用于将值随着时间的发展可视化或将不同因素对总体的贡献可视化。

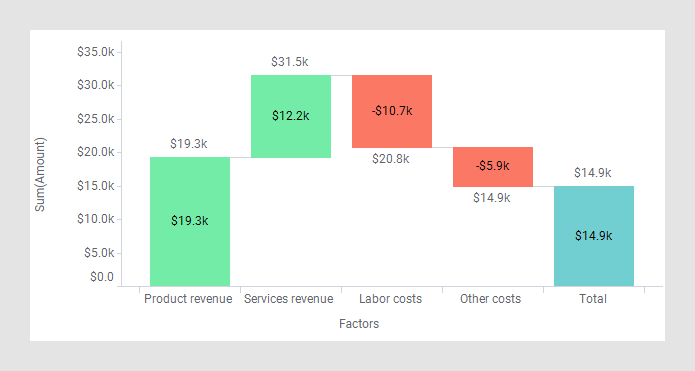

瀑布图

在该图表中，起始值和结果总值由条形表示，而介于之间的值的变化则由指示上下变动的浮动块表示。作为跟踪值从始至终变动的一种方法，可以在不同的块之间添加过渡线。

默认情况下，正值改变用绿色表示，负值改变用红色表示。如有必要，可以指定另一种颜色表示方法。

如果适用，可以显示表示中间计算总计的条。

根据数据的组织方式（以高/窄格式还是短/宽格式），创建瀑布图的方法稍有不同。下面的两个数据表包含相同的随着时间变化的人口统计，但两者的组织方式有所不同。

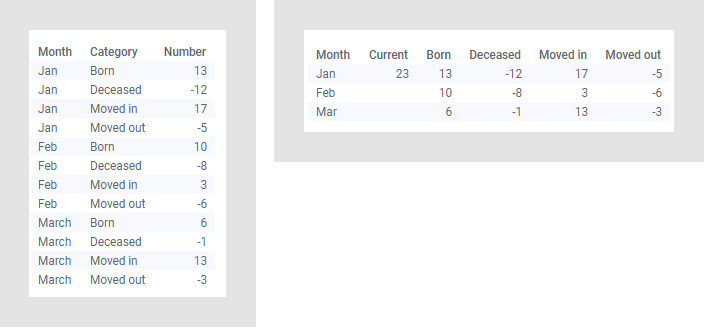

数据表

在左侧的高/窄格式数据表中，数字在单个数据列中提供；而在右侧的短/宽格式数据表中，数字拆分到多个数据列。以下过程分别介绍如何基于单个数据列中的值创建瀑布图，以及如何基于拆分到多个列的值创建瀑布图。

基于单个列的瀑布图（高/窄格式数据）

过程

  1. 在编写栏上，单击“图表类型”以打开浮出控件。
  2. 将瀑布图图表类型拖动到分析页面上的所需位置。
    将提供瀑布图的建议。
  3. 在值轴上，选择包含要可视化的值的列。
  4. 对于选定的列，选择要显示的聚合值类型。
    注： 由于瀑布图本质上会将值相加，因此请确保聚合类型有意义。通常情况下，会选择“总和”作为聚合类型。
  5. 在类别轴上，选择包含导致值发生变化的因素的列。

结果

在绘制的瀑布图中，绿色表示正值块，红色表示负值块。
注： 可以使用“颜色依据”选择器更改预定义着色（绿色和红色）。
提示： 可以为因素指定其他绘制顺序。有关更多信息，请参见更改列值的默认排序顺序。

示例

下面的瀑布图基于上面的数据表（其中的数字位于单个列中）。该瀑布图提供了整个时间段的人口变化概览。

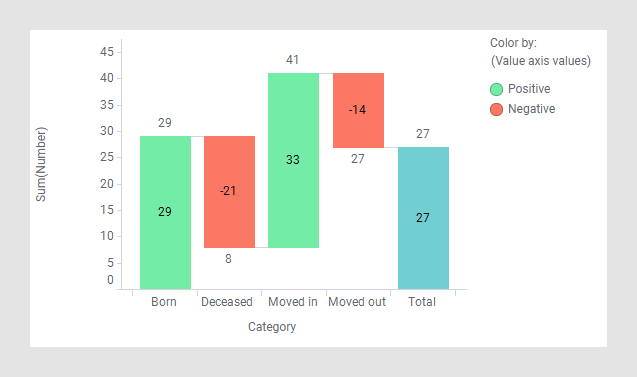

基于单个列的瀑布图

基于多个列的瀑布图（短/宽格式数据）

过程

  1. 在编写栏上，单击“图表类型”以打开浮出控件。
  2. 将瀑布图图表类型拖动到分析页面上的所需位置。
    将提供瀑布图的建议。
  3. 在值轴上，选择包含要可视化的值的列。
    注： 如果添加到轴上的列超过三个，则不再显示每个列的名称，而仅显示已选择的列数。
  4. 对于值轴上的每个选定的列，选择要显示的聚合值类型。
    注： 由于瀑布图本质上会将值相加，因此请确保聚合类型有意义。通常情况下，会选择“总和”作为聚合类型。
  5. 在类别轴上，确保选择“(列名称)”。

结果

在绘制的瀑布图中，绿色表示正值块，红色表示负值块。
注： 可以使用“颜色依据”选择器更改预定义着色（绿色和红色）。

示例

该瀑布图基于上面的数据表（其中的数字在多个列中提供）。该瀑布图提供与如上所示相同的人口变化概览。

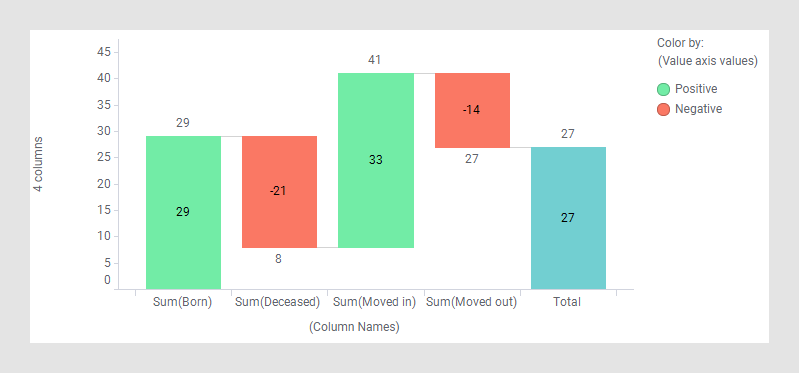

基于多个列的瀑布图
