Erstellen eines gestapelten Balkendiagramms

In einem gestapelten Balkendiagramm sind die Balken in farbige Balkensegmente unterteilt, die übereinander angeordnet sind. Die Gesamthöhe eines Balkens zeigt den numerischen Wert für eine bestimmte Kategorie, und die Höhen der Balkensegmente geben an, wie verschiedene Komponenten zu diesem Wert beitragen.

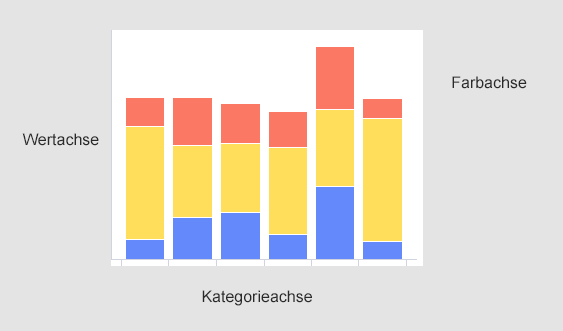

Gestapeltes Balkendiagramm mit Achsen

Informationen über das einfachste Balkendiagramm, also ein Balkendiagramm ohne farbige Segmente, finden Sie unter Erstellen eines Balkendiagramms.

In einem gestapelten Balkendiagramm ist die Achse Farbe in der Legende eine der Hauptachsen neben den Achsen Wert und Kategorie, die in Erstellen eines Balkendiagramms behandelt werden. Die Achse Farbe wird verwendet, um die Daten in den verschiedenen Kategorien auf der Achse Kategorie in weitere Kategorien zu unterteilen.

Eine weitere Anzeigeoption für Balkendiagramme mit Balkensegmenten ist ein paralleles Balkendiagramm (siehe Erstellen eines parallelen Balkendiagramms). In einem parallelen Balkendiagramm können Sie die Höhen der Balkensegmente einfach vergleichen, da sie nebeneinander platziert sind.

Die Kategorien oder Segmente, in die ein Balken aufgeteilt wird, können verschiedene Typen haben, wie unten dargestellt: ganze Spalten, die Sie vergleichen möchten, oder kategorisch Werte innerhalb einer Spalte.


Vergleichen von Spalten und Spaltenwerten

Abhängig davon, was die Balkensegmente darstellen sollen, erstellen Sie ein gestapeltes Balkendiagramm auf verschiedene Arten.

Vergleichen von Datenspalten

Prozedur

  1. Klicken Sie in der Erstellungsleiste auf Visualisierungstypen, um das Flyout zu öffnen.
  2. Ziehen Sie den Visualisierungstyp Balkendiagramm an die gewünschte Position auf der Analyseseite.
    Ein Vorschlag für ein Balkendiagramm wird angezeigt.
  3. Wählen Sie auf der Achse Wert die Spalten aus, deren numerische Werte Sie vergleichen möchten.
    Die Balken sind in gestapelte Segmente unterteilt, die unterschiedlich gefärbt sind. Die Achse Farbe in der Legende ist auf (Spaltennamen) eingestellt, was bedeutet, dass jede ausgewählte Spalte durch Segmente in einer bestimmten Farbe dargestellt wird.
  4. Für jede dieser auf der Achse Wert ausgewählten Spalten wählen Sie aus, welche Art von aggregiertem Wert angezeigt werden soll.
  5. Wählen Sie auf der Achse Kategorie die Spalte mit den Kategorien aus, die jeder Balken darstellen soll.

Beispiel

Angenommen, die folgende Datentabelle wird geladen. Sie enthält Elektronik- und Spielzeugkäufe, die von Kunden an verschiedenen Standorten getätigt werden. Das Geschlecht ist ebenfalls registriert.

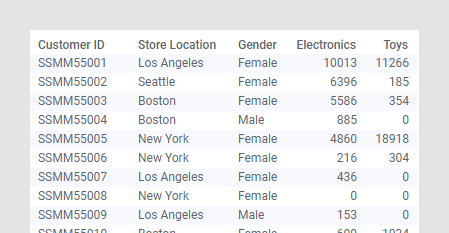

Balkendiagrammtabelle

Sehen Sie sich die vorgenommenen Einstellungen an, um Unterschiede bei Käufen an verschiedenen Standorten zu untersuchen. Die Gesamtsumme der Einkäufe von Elektronik und Spielzeug kann ebenso betrachtet werden wie die Beiträge von Elektronik und Spielwaren zur Gesamtsumme an jedem Standort.

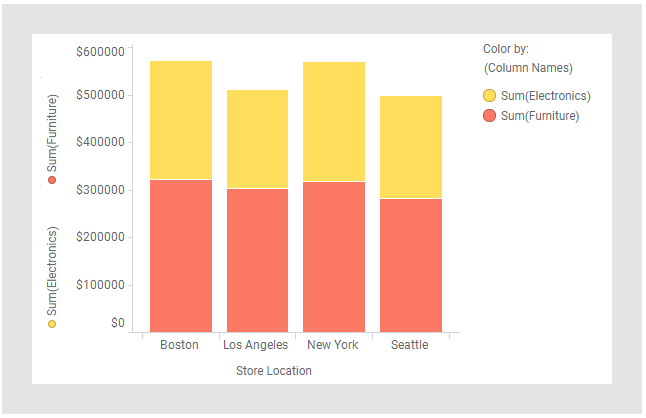

Balkendiagramm, das Spalten vergleicht

Vergleichen von Kategorien innerhalb einer Spalte

Prozedur

  1. Klicken Sie in der Erstellungsleiste auf Visualisierungstypen, um das Flyout zu öffnen.
  2. Ziehen Sie den Visualisierungstyp Balkendiagramm an die gewünschte Position auf der Analyseseite.
    Ein Vorschlag für ein Balkendiagramm wird angezeigt.
  3. Wählen Sie auf der Achse Wert die Spalte aus, deren numerische Werte Sie vergleichen möchten.
  4. Wählen Sie aus, welche Art von aggregiertem Wert für die ausgewählte Spalte angezeigt werden soll.
  5. Wählen Sie auf der Achse Kategorie die Spalte mit den Kategorien aus, die jeder Balken darstellen soll.
  6. Geben Sie auf der Achse Farbe in der Legende die Spalte mit den Kategorien an, die von den Balkensegmenten dargestellt werden sollen.

Beispiel

Angenommen, die im obigen Beispiel gezeigten Daten werden geladen. Sehen Sie sich die Einstellungen an, um elektronische Einkäufe von Männern und Frauen an verschiedenen Standorten anzuzeigen.

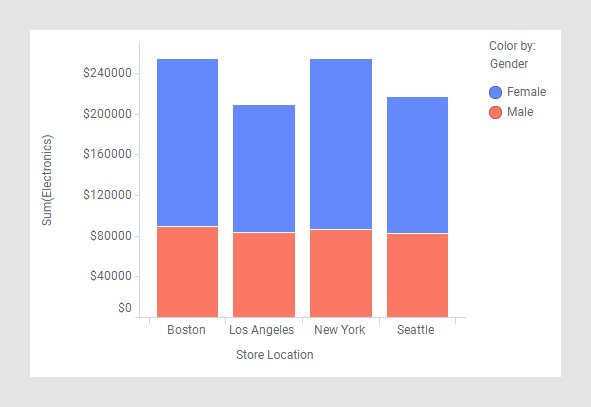

Gestapeltes Balkendiagramm, farbig unterteilt nach Spaltenkategorien
