Konfigurieren einer WMS-Ebene und einer untergeordneten WMS-Ebene

Nachdem Sie eine gültige WMS-Ebene (Web Map Service) hinzugefügt haben, verwenden Sie ihre Eigenschaften, um ihre Darstellung in der Landkartendiagramm-Visualisierung zu optimieren.

Vorbereitungen

Sie müssen über eine gültige WMS-URL verfügen.
Tipp: Viele WMS-Ressourcen sind im Internet verfügbar. Im Artikel WMS sources for Spotfire auf der TIBCO Spotfire Community-Site ist eine Vielzahl an Links zu Sites mit kostenlosen und zahlungspflichtigen WMS-Ressourcen aufgelistet. (Die Nutzung der TIBCO Community-Site ist kostenlos. Benutzer müssen jedoch ein Konto registrieren, um Zugriff auf die Informationen zu erhalten.)

Prozedur

  1. Klicken Sie mit der rechten Maustaste auf die Landkartendiagramm-Visualisierung und klicken Sie im Menü auf Eigenschaften.
    Das Popover Eigenschaften wird angezeigt, und das Popover Landkartendiagramm zeigt die aktuellen Ebenen in der entsprechenden Ebenenreihenfolge (beginnend von der obersten) an.
  2. Wählen Sie in der Liste der Ebenen die WMS-Ebene aus.
    Die Eigenschaften der WMS-Ebene werden im Dialogfeld Eigenschaften aufgelistet.
  3. Klicken Sie auf Landkarte.
    Die Eigenschaft „Landkarte“ wird erweitert und zeigt das Feld Verfügbare untergeordnete Ebenen an.
  4. Wählen Sie die gewünschten untergeordneten Ebenen in der Liste aus, indem Sie für jede untergeordnete Ebene, die Sie der Landkarte hinzufügen möchten, auf Hinzufügen klicken.
    Die Ebenen werden der Landkarte hinzugefügt und in entsprechender Reihenfolge in der Liste Ausgewählte untergeordnete Ebenen aufgeführt.
  5. Verwenden Sie in der Liste Ausgewählte untergeordnete Ebenen die Schaltflächen Vorwärts bewegen und Rückwärts bewegen, um die Anordnung der Ebenen zu ändern.
    Die WMS-Ebene wird neu gezeichnet und zeigt die untergeordneten Ebenen in der Reihenfolge an, in der sie aufgelistet sind (beginnend von der obersten). Wenn die Legende angezeigt wird, werden die untergeordneten Ebenen der Legende hinzugefügt.
  6. Optional: Klicken Sie auf Entfernen, um in der Landkarte nicht mehr benötigte untergeordnete Ebenen zu entfernen.
  7. Legen Sie zusätzliche Anzeigeeigenschaften fest, z. B. Transparenz und Rendering.

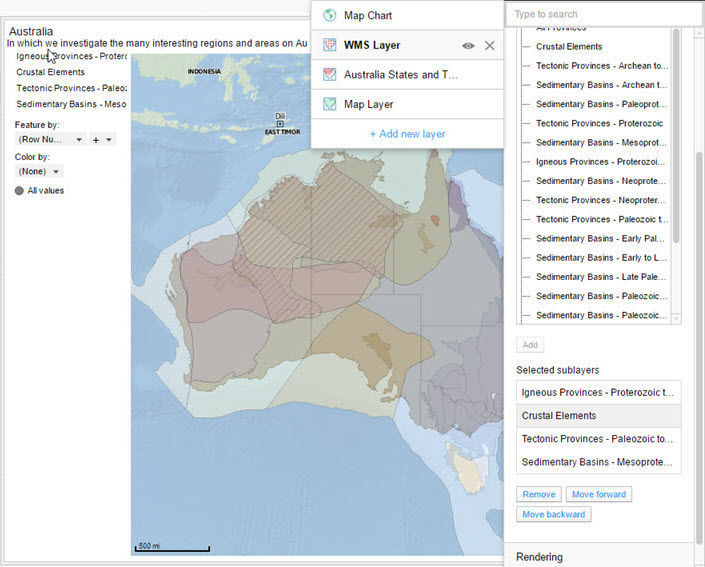

Beispiel für eine konfigurierte WMS-Ebene mit untergeordneten Ebenen

Die WMS-Ebene „Australian Geological Provinces“ verfügt über viele untergeordnete Ebenen. In dieser Abbildung sind die folgenden Eigenschaften festgelegt.
  • Titel und Beschreibung des Landkartendiagramms enthalten Informationen zur Visualisierung.
  • Die WMS-Ebene zeigen den Dienst von http://services.ga.gov.au/gis/services/Geological_Provinces_2013/MapServer/WMSServer?request=GetCapabilities an.
    Anmerkung: Wenn Sie zum Link navigieren, wird der gültige XML-Code für den WMS angezeigt.
  • Darstellung wurde auf semitransparent festgelegt, sodass das Land und die Gebiete unter der WMS-Ebene angezeigt werden.
  • Landkarte zeigt die vier ausgewählten (in der Legende aufgeführten) untergeordneten Ebenen an. Die Auflistung der ausgewählten untergeordneten Ebenen (beginnend mit der obersten) entspricht der Platzierung (beginnend mit dem Vordergrund) in der Landkartendiagramm-Visualisierung. Beachten Sie, dass die untergeordneten Ebenen auch in der Legende angezeigt werden.
  • Die Legende wird auf der linken Seite der Landkartendiagramm-Visualisierung angezeigt.
  • Die zugrunde liegende Funktionsebene zeigt die Staatsgrenzen an.
  • Die zugrunde liegende Kartenebene zeigt die Küstenlinie und den Ozean an.

Tipp: Manche untergeordneten Ebenen können andere Ebenen oder untergeordnete Ebenen gänzlich verschleiern. Um mehrere untergeordnete Ebenen anzeigen zu können, fügen Sie mehrere Versionen derselben VMS-Ebene hinzu und wählen Sie eine höhere Transparenz für die Eigenschaft Darstellung.

Rendering-Tipps

Auf der Eigenschaftenseite Rendering können Sie Eigenschaften ändern, die die Darstellungsgeschwindigkeit der Karte beeinflussen.

Wenn Ihr WMS-Server die kachelbasierte Darstellung unterstützt, wird die Karte schneller geladen. Die kachelbasierte Darstellung generiert jedoch mehr Aufrufe des WMS-Servers. D. h., wenn für die Anzahl der Anfragen ein Grenzwert gilt, riskieren Sie möglicherweise, dass dieser Grenzwert erreicht wird und keine Bilder vom Server abgerufen werden können. Damit die Karte beim erneuten Öffnen der Analyse schneller geladen wird, sollten Sie die Einstellung „Cachebilder aus WMS-Server“ verwenden. Diese verringert die Anzahl der Anfragen an den WMS-Server.
