Affichage des barres totales intermédiaires

Dans le diagramme en cascade, il est possible d'afficher les barres correspondant à l'exécution des totaux intermédiaires. Elles peuvent être affichées en diagrammes en cascade dans lesquels une coloration catégorielle est appliquée, mais aussi dans les diagrammes en cascade hiérarchiques sur l'axe Catégorie.

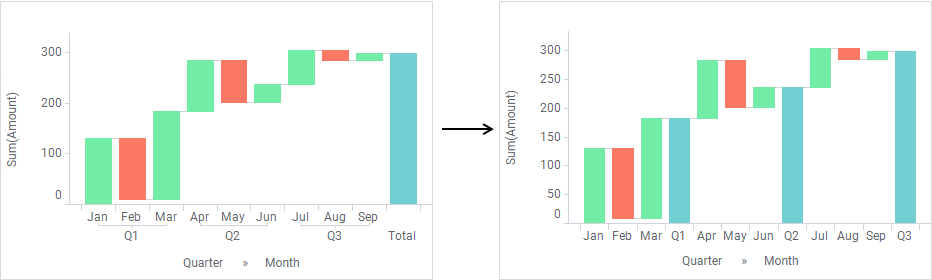

Diagramme en cascade avec sous-totaux

Avant de commencer

Une hiérarchie peut être spécifiée sur l'axe Catégorie ou une coloration catégorielle peut être appliquée sur l'axe Couleur.

Procédure

  1. Cliquez avec le bouton droit sur le diagramme en cascade et choisissez Propriétés dans le menu qui s'ouvre.
    La fenêtre indépendante Propriétés s'affiche.
  2. Cliquez sur Barres totales.
    La section Barres totales s'affiche.
  3. Vérifiez que la case Afficher les barres totales est cochée.
    Conseil : Vous pouvez utiliser la palette de couleurs afin de spécifier la couleur des barres totales intermédiaires.
  4. Sélectionnez le bouton radio Une barre totale par valeur dans.
  5. Dans le menu déroulant, sélectionnez la colonne contenant les valeurs pour lesquelles vous souhaitez afficher les totaux.

Résultats

Les barres totales intermédiaires s'affichent.
Remarque : L'ajout de barres intermédiaires totales à un diagramme en cascade hiérarchique permet d'afficher les intitulés de l'échelle de l'axe Catégorie dans une structure fixe comme présenté dans le diagramme en cascade situé en haut à droite.
