Visualizzazione delle direzioni mediante rotazione dei marcatori in un grafico mappa

Alcune forme di marcatore, ad esempio le frecce, indicano le direzioni. Se si ruotano tali marcatori in un livello di marcatori di un grafico mappa, è possibile visualizzare le direzioni dei movimenti. A questo scopo è necessaria una colonna che contenga valori interpretabili come gradi.

È possibile ruotare i marcatori in senso orario o antiorario. Una rotazione completa equivale a 360° e il valore 361 viene interpretato come 1°.

Prima di iniziare

È stato creato un grafico mappa con un livello di marcatori.

Procedura

  1. Fare clic con il pulsante destro del mouse sul grafico mappa e scegliere Proprietà nel menu aperto.
    Viene visualizzato il pop-over Proprietà con un pannello laterale che mostra i livelli correnti nel grafico mappa.
  2. Se il pop-over non mostra le proprietà del livello di marcatori desiderato, selezionare il livello di marcatori nel pannello laterale.
    Viene visualizzato il pop-over Proprietà relativo al livello di marcatori selezionato.
  3. Nel pop-over, selezionare Forma.
    Viene visualizzata la sezione Forma.
  4. Selezionare Forma fissa e, nella tavolozza delle forme, fare clic su un marcatore adatto a mostrare la direzione.
  5. Nel pop-over, selezionare Rotazione.
    Viene visualizzata la sezione Rotazione.
  6. Selezionare la colonna e, se applicabile, il tipo di valore aggregato da utilizzare per definire di quanti gradi devono ruotare i marcatori.
  7. Selezionare la direzione di rotazione scegliendo In senso orario o In senso antiorario.

Risultati

I marcatori nel livello di marcatori vengono ruotati in modo da indicare le diverse direzioni.

Livello di marcatori di un grafico mappa che mostra la direzione del vento

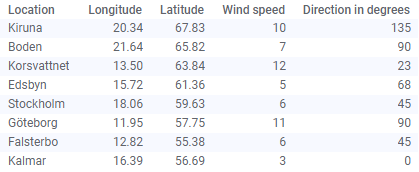

Nella seguente tabella dati vengono elencate la velocità e la direzione del vento per una serie di posizioni. Le direzioni del vento sono espresse in gradi.

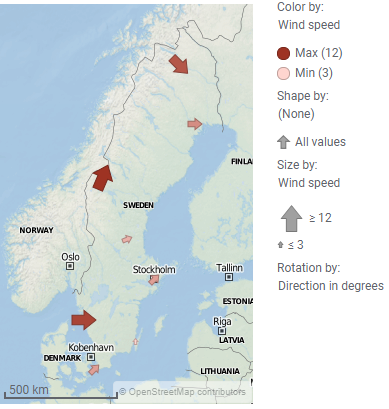

I marcatori nel livello di marcatori in basso sono utilizzati per mostrare la direzione del vento in ogni posizione (la dimensione del marcatore riflette la velocità del vento).


Marcatori ruotati

Se la forma di marcatore selezionata è Freccia che punta verso l'alto, una rotazione di 90° in senso orario di questa forma di marcatore sarà visualizzata come Freccia che punta a destra. Se invece si seleziona Freccia che punta a destra come forma di marcatore da utilizzare, una rotazione di 90° in senso orario sarà visualizzata come .

I gradi per la rotazione del marcatore sono definiti nella colonna dati "Direction in degrees". In questo esempio, la direzione di rotazione è impostata in senso orario.
