在地图中使用标记旋转显示方向

部分标记形状（例如箭头）可指示方向。如果在地图标记图层中旋转此类标记，您可以将运动方向可视化。您需要的是包含可解释为度的值的列。

可以顺时针或逆时针旋转标记。全程旋转为 360 度，值 361 将解释为 1 度。

开始之前

现已创建包含标记图层的地图。

过程

  1. 右键单击该地图，然后在打开的菜单中选择“属性”。
    此时将显示“属性”弹出窗口，并且侧面板会显示地图中的当前图层。
  2. 如果弹出窗口不显示感兴趣的标记图层的属性，请在侧面板中选择该标记图层。
    此时将显示所选标记图层的“属性”弹出窗口。
  3. 在弹出窗口中，选择“形状”。
    此时将显示“形状”部分。
  4. 选择“固定形状”，然后在形状调色板中单击适用于显示方向的标记。
  5. 在弹出窗口中，选择“旋转”。
    此时将显示“旋转”部分。
  6. 选择列以及用于定义标记旋转度数的聚合值的类型（如果适用）。
  7. 选择旋转方向（“顺时针”或“逆时针”。

结果

标记图层中的标记会旋转，以指示不同方向。

显示风向的地图标记图层

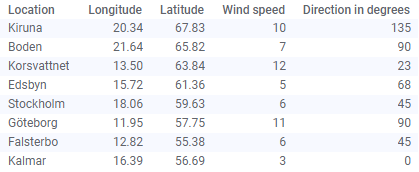

以下数据表列出了一些位置的风速和风向。风向以度表示。

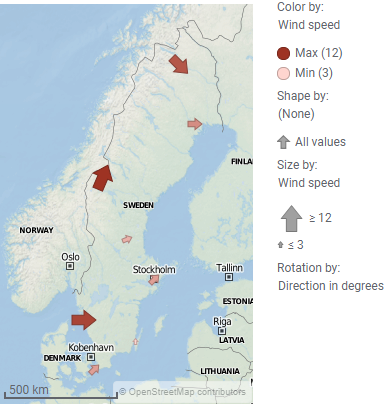

以下标记图层中的标记用于将每个位置的风向可视化（并且标记大小反映风速）。


已旋转的标记

如果所选标记形状为 向上箭头，则 90 度顺时针旋转会使该标记形状显示为 向右箭头。如果改为选择 向右箭头 作为要使用的标记形状，则 90 度顺时针旋转会使该标记形状显示为 。

每个标记的旋转度数由“Direction in degrees”数据列定义。此示例中的旋转方向设置为顺时针。
