Affichage des directions à l'aide de la rotation de marqueur dans une cartographie

Certaines formes de marqueur (par exemple, les flèches) indiquent des directions. Si, dans une couche de marqueurs de cartographie, vous faites pivoter de tels marqueurs, vous pouvez visualiser les directions des mouvements. Ce dont vous avez besoin est une colonne qui contient des valeurs pouvant être interprétées comme degrés.

La rotation des marqueurs peut se faire en sens horaire ou antihoraire. Une rotation complète fait 360 degrés, et une valeur de 361 est interprétée comme 1 degré.

Avant de commencer

Une cartographie contenant une couche de marqueurs a été créée.

Procédure

  1. Cliquez avec le bouton droit sur la cartographie, puis sélectionnez Propriétés dans le menu qui s'ouvre.
    La fenêtre indépendante Propriétés apparaît avec un seul panneau affichant les couches actuelles dans la cartographie.
  2. Si la fenêtre indépendante n'affiche pas les propriétés de la couche de marqueurs qui vous intéresse, sélectionnez la couche de marqueurs dans le panneau latéral.
    La fenêtre indépendante Propriétés de la couche de marqueurs sélectionnée s'affiche.
  3. Dans la fenêtre indépendante, sélectionnez Forme.
    La section Forme s'affiche.
  4. Sélectionnez Forme unique, puis, dans la palette des formes, cliquez sur un marqueur approprié pour afficher la direction.
  5. Dans la fenêtre indépendante, sélectionnez Rotation.
    La section Rotation s'affiche.
  6. Sélectionnez la colonne et, le cas échéant, le type de valeur agrégée à utiliser pour définir de combien de degrés les marqueurs doivent pivoter.
  7. Sélectionnez la direction de rotation : Sens horaire ou Sens antihoraire.

Résultats

Les marqueurs dans la couche de marqueurs pivotent pour indiquer différentes directions.

Couche de marqueurs de cartographie indiquant la direction du vent

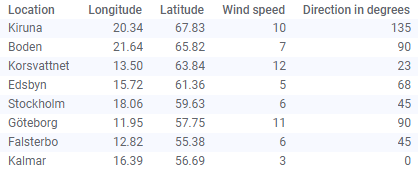

La table de données ci-dessous répertorie la vitesse et la direction du vent pour un certain nombre d'emplacements. Les directions de vent sont exprimées en degrés.

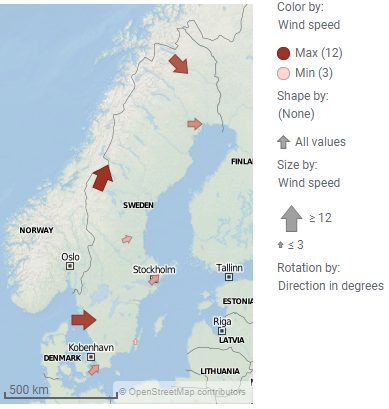

Les marqueurs dans la couche de marqueurs ci-dessous permettent de visualiser la direction du vent à chaque emplacement (et les tailles de marqueur reflètent sa vitesse).


Marqueurs ayant pivotés

Si la forme du marqueur sélectionnée est Flèche pointant vers le haut, alors une rotation de 90 degrés dans le sens horaire de cette forme de marqueur s'affichera comme Flèche pointant vers la droite. Si vous sélectionnez plutôt Flèche pointant vers la droite comme forme de marqueur à utiliser, une rotation de 90 degrés dans le sens horaire s'affichera comme .

Le nombre de degrés de rotation de chaque marqueur est défini via la colonne de données « Direction in degrees ». Dans cet exemple, la direction de rotation est définie sur le sens horaire.
