Ajout d'une couche d'images

Grâce à une couche d'images, vous pouvez configurer votre cartographie pour utiliser des images en combinaison avec des données géographiques et non géographiques. Par exemple, vous pouvez ajouter une image d'arrière-plan et des marqueurs de position au-dessus de l'image.

Procédure

  1. Cliquez avec le bouton droit sur la visualisation de cartographie, puis choisissez Propriétés dans le menu.
    La boîte de dialogue Propriétés s’affiche et la boîte de dialogue Cartographie affiche les couches actuellement actives, par ordre de couche, de haut en bas.
  2. Cliquez sur Ajouter une nouvelle couche en bas de la liste Cartographie.
    La liste des options de couche s'affiche.
  3. Dans la liste, cliquez sur Couche d'images.
    La couche d'images est ajoutée à la liste des couches Cartographie et les Propriétés de la couche sont affichées.
  4. Dans la section Image, cliquez sur Parcourir.
  5. Accédez à l'image que vous souhaitez utiliser et ajoutez-la à votre cartographie.
    L'image est chargée.
    Remarque : Parfois, l'image sélectionnée ne contient pas de métadonnées géographiques. Dans ce cas, une boîte de dialogue peut apparaître, vous informant que le système de référence des coordonnées doit être « Aucun » dans toutes les parties de la visualisation de la cartographie si vous comptez utiliser l'image comme arrière-plan. Cliquez sur Oui si vous voulez utiliser l'image comme arrière-plan. Le système de référence des coordonnées sera alors immédiatement défini sur « Aucun ». Cliquez sur Non si l'image ne doit pas être utilisée comme image d'arrière-plan. Consultez la rubrique Déplacement et redimensionnement des images pour obtenir des exemples où des images non géographiques ne sont pas utilisées comme arrière-plan dans les cartes.
  6. Vous pouvez éventuellement glisser et déplacer la couche vers une autre position dans la liste.
    Conseil : Vous pouvez réutiliser les paramètres d'une couche existante. Sélectionnez l'option Dupliquer la couche dans la fenêtre contextuelle Propriétés pour dupliquer la couche sélectionnée dans la même cartographie ou pour ajouter une copie d'une couche d'une autre cartographie dans l'analyse. Consultez la rubrique Duplication d'une couchepour obtenir des instructions détaillées.

Exemples de couches d'images

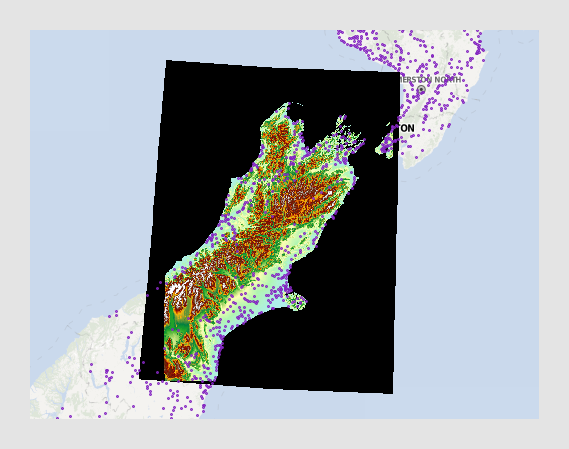

L'utilisation d'une image d'arrière-plan fonctionne de la même façon que pour la carte contenant des marqueurs, mais la configuration ne requiert pas de table de données cartographiques. Si vous utilisez une image GeoTIFF dans laquelle les informations géographiques sont incluses en tant que métadonnées dans le fichier image, l'image sera automatiquement positionnée de manière correcte. L'exemple ci-dessous montre une image GeoTIFF projetée sur une couche de cartes avec les marqueurs placés au-dessus de celle-ci.

Notez que pour que l'image GeoTIFF soit correctement placée sur la carte, elle doit inclure des métadonnées de projection, mais certaines projections ne sont pas prises en charge.

Pour les autres types de fichiers image, la table de données doit contenir les coordonnées X et Y pour que les repères soient correctement positionnés.

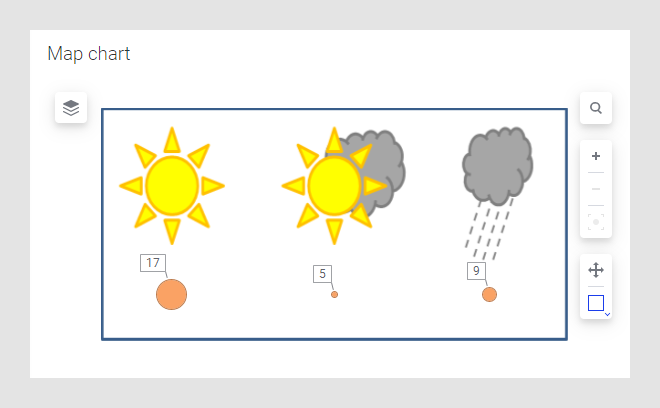

Une cartographie permet également d'afficher des données non géographiques. L'exemple ci-dessous montre une cartographie où l'arrière-plan est une image illustrant les trois types de temps Ensoleillé, Partiellement nuageux et Pluvieux. Les marqueurs placés au-dessus de l'image indiquent le nombre de jours du mois d'août respectivement ensoleillés, partiellement nuageux et pluvieux.

Pour en savoir plus sur cet exemple, consultez la rubrique Positionnement des marqueurs sur une image d'arrière-plan.
