Exemple de connexion ligne dans une couche de marqueurs
Vous pouvez tracer des lignes dans une couche de cartes avec des marqueurs afin d’afficher les connexions entre des marqueurs spécifiques. Vous pouvez spécifier l’ordre suivant lequel les marqueurs doivent être connectés, et il est possible d’ajouter des flèches pour indiquer la direction.

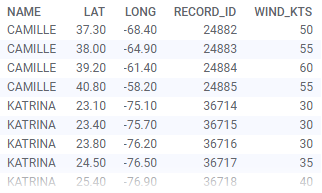

La table de données ci-dessous contient des mesures de force du vent à certaines coordonnées « LAT » et « LONG » au cours du déplacement de deux ouragans, Camille et Katrina. Les valeurs de la colonne « RECORD_ ID » conservent l’ordre chronologique des mesures.
La création d'une couche de marqueurs dans la cartographie permettra de positionner des marqueurs à chacune des coordonnées indiquées :

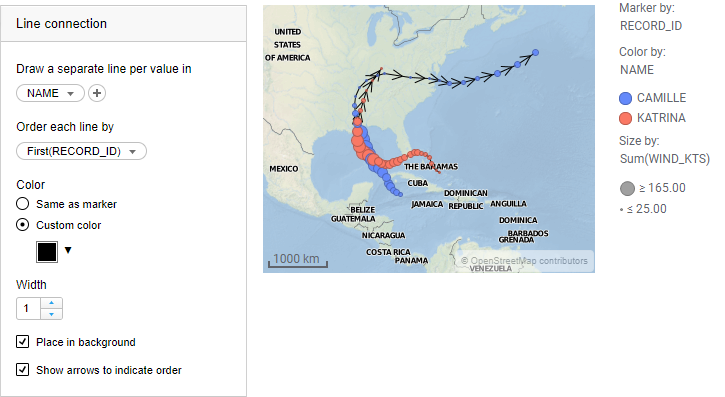

Pour souligner la progression des ouragans, vous pouvez relier les marqueurs à des lignes. Les paramètres sont définis dans la section Connexion ligne de la couche de marqueurs Propriétés:
Des lignes séparées sont tracées pour les ouragans conformément à ce qui est indiqué dans le premier paramètre. La colonne « RECORDED_ID », qui liste l’ordre des mesures, est sélectionnée sous Trier chaque ligne par afin d’indiquer dans quel ordre connecter les marqueurs. Les lignes ajoutées se traduisent par des courbes décrivant les déplacements de chaque ouragan.
Comme illustré, les connexions ligne peuvent être utilisées pour visualiser des mouvements. Les connexions ligne peuvent également servir à afficher des trajectoires entre des destinations.
