単一ポリゴンシンボルの使用

この例では、ポリゴンの色を青色、外枠を水色の破線に設定します。使用する WebFOCUS リクエストは、マップデータレイヤの構成に記載されている customer_states プロシジャです。[リクエストとデータソース] パネルを使用して、このリクエストを HTML ページに追加します。

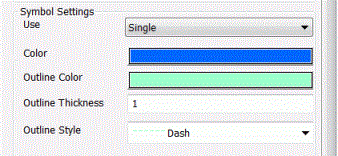

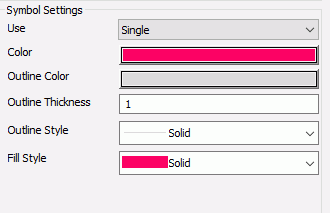

マップデータレイヤの構成 に記載されている customer_states プロシジャを使用するようマップレイヤを構成します。地理的役割は [US state (Name)] です。その役割に一致するフィールドは [STATE_PROV_NAME] です。下図のように、[ESRI オブジェクトの設定] パネルで [シンボルの設定] セクションを構成します。[色] ボックスをクリックして濃い青色を選択し、[外枠色] ボックスをクリックして水色を選択し、[外枠スタイル] ドロップダウンリストから [破線] を選択します。

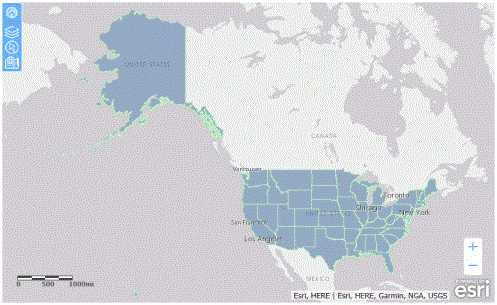

HTML ページを実行します。下図は、出力結果を示しています。

ポリゴンのユニーク色シンボルの構成

この例では、米国の地域ごとのポリゴンに使用するユニークイメージを構成します。

リクエストは、レポートキャンバスで作成することも、テキストエディタでリクエストコードを入力して作成することもできます。レポートキャンバスで WebFOCUS レポートリクエストを作成する方法についての詳細は、レポートの作成を参照してください。

以下は、州名に基づいて地域を定義する WebFOCUS リクエストのコードです。このリクエストをテキストエディタに貼り付けて、「customer_states4.fex」という名前で保存します。

DEFINE FILE WF_RETAIL_LITE
STATE/A20 = STATE_PROV_NAME;
REGION/A10 = IF STATE EQ 'Connecticut' OR 'Maine' OR 'Massachusetts' OR
       'New Hampshire' OR 'Rhode Island' OR 'Vermont' OR
       'New Jersey' OR 'New York' OR 'Pennsylvania' THEN 'Northeast'
       ELSE IF STATE EQ 'Illinois' OR 'Indiana' OR 'Michigan' OR 'Ohio'
       OR 'Wisconsin' OR 'Iowa' OR 'Kansas' OR 'Minnesota' OR 'Missouri'
       OR 'Nebraska' OR 'North Dakota' OR 'South Dakota' THEN 'Midwest'
       ELSE IF STATE EQ 'Delaware' OR 'Florida' OR 'Georgia' OR 'Maryland'
       OR 'North Carolina' OR 'South Carolina' OR 'Virginia' OR
       'Washington D.C.'OR 'West Virginia' OR 'Alabama' OR 'Kentucky' OR
       'Mississippi' OR 'Tennessee' OR 'Arkansas' OR 'Louisiana' OR
       'Oklahoma' OR 'Texas' THEN 'South' ELSE 'West';
END
TABLE FILE WF_RETAIL_LITE
SUM QUANTITY_SOLD
BY REGION
BY STATE_PROV_NAME
WHERE COUNTRY_NAME EQ 'United States'
ON TABLE PCHOLD FORMAT XML
END

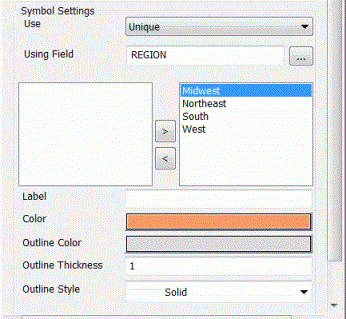

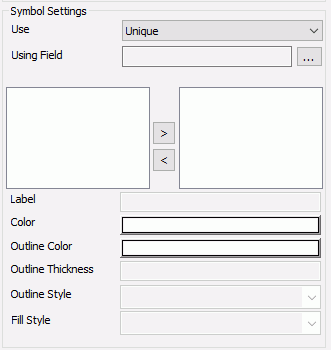

[ESRI オブジェクトの設定] パネルで、このリクエストを使用するようマップレイヤを構成します。地理的役割は [US state (Name)] です。その役割に一致するフィールドは [STATE_PROV_NAME] です。下図のように、REGION フィールドを使用してユニークシンボル設定を構成します。

右矢印を使用して REGION フィールドの値を右側リストボックスに移動し、それぞれの値を次のように構成します。

Northeast 地域の場合、[ラベル] ボックスに「Northeast」と入力し、ポリゴンの色として [色の選択] ダイアログボックスから緑色を選択します。

West 地域の場合、[ラベル] ボックスに「West」と入力し、ポリゴンの色として [色の選択] ダイアログボックスから青色を選択します。

South 地域の場合、[ラベル] ボックスに「South」と入力し、ポリゴンの色としてデフォルト値の赤色を使用します。

Midwest 地域の場合、[ラベル] ボックスに「Midwest」と入力し、ポリゴンの色として [色の選択] ダイアログボックスからオレンジ色を選択します。

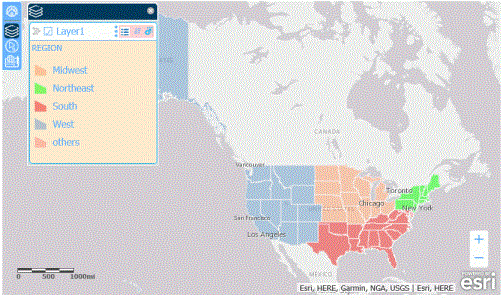

HTML ページを実行します。下図は、出力結果を示しています。目次が開き、設定したラベルと色が表示されます。

色を使用したポリゴンシンボル表示

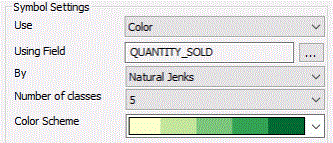

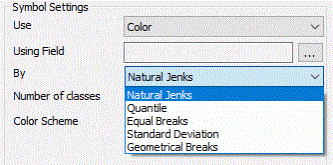

下図のように、この例では [自然分類 (Jenks)] 分類方法を使用し、QUANTITY_SOLD フィールドに基づいて色分けします。ポイントデータを提供する WebFOCUS リクエストは、customer_states4 プロシジャです。地理的役割は [US state (Name)] です。その役割に一致するフィールドは [STATE_PROV_NAME] です。

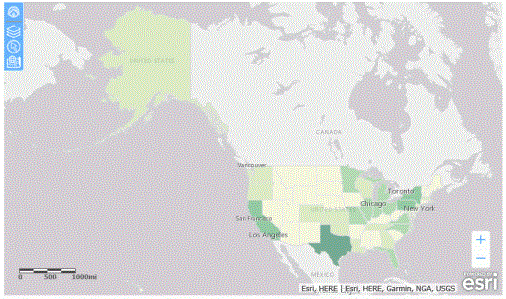

HTML ページを実行します。下図は、出力結果を示しています。

動的ポリゴンシンボルの使用

この例では、ポリゴンに動的なイメージおよびラベルを使用します。

リクエストは、レポートキャンバスで作成することも、テキストエディタでリクエストコードを入力して作成することもできます。レポートキャンバスで WebFOCUS レポートリクエストを作成する方法についての詳細は、レポートの作成を参照してください。

次の WebFOCUS プロシジャは、国ごとの色およびラベルを提供するフィールドを定義します。このプロシジャをテキストエディタに貼り付けて、「customer_countries.fex」という名前で保存します。

DEFINE FILE WF_RETAIL_LITE
COLOR/A10 = IF COUNTRY_NAME EQ 'United States' THEN 'blue'
      ELSE IF COUNTRY_NAME EQ 'France' THEN 'red'
      ELSE IF COUNTRY_NAME EQ 'Italy' THEN 'green'
      ELSE IF COUNTRY_NAME EQ 'Japan' THEN 'black'
      ELSE 'purple';
Label/A20 = IF COUNTRY_NAME EQ 'United States' THEN 'US'
      ELSE IF COUNTRY_NAME EQ 'France' THEN 'France'
      ELSE IF COUNTRY_NAME EQ 'Japan' THEN 'Japan'
      ELSE IF COUNTRY_NAME EQ 'Italy' THEN 'Italy'
      ELSE 'UK';
END
TABLE FILE WF_RETAIL_LITE
SUM
   COGS_US
   QUANTITY_SOLD
   Label
   COLOR
BY COUNTRY_NAME
WHERE COUNTRY_NAME EQ 'United States' OR 'France' OR 'Italy' OR 'Japan'
   OR 'United Kingdom';
ON TABLE NOTOTAL
ON TABLE PCHOLD FORMAT XML
END

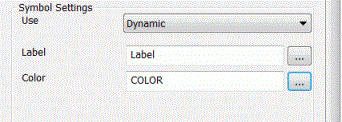

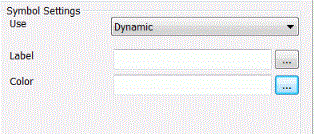

[リクエストとデータソース] パネルを使用して、このリクエストを [Customer] レイヤに追加します。次に、このリクエストを使用するようマップレイヤを構成します。地理的役割は [Country (Name)] です。その役割に一致するフィールドは [COUNTRY_NAME] です。下図のように、[ESRI オブジェクトの設定] パネルの [シンボルの設定] セクションで、リクエストから適切なフィールドを選択してシンボル設定を構成します。[ラベル] の値はリクエストの Label フィールドから取得され、[色] の値はリクエストの COLOR フィールドから取得されます。

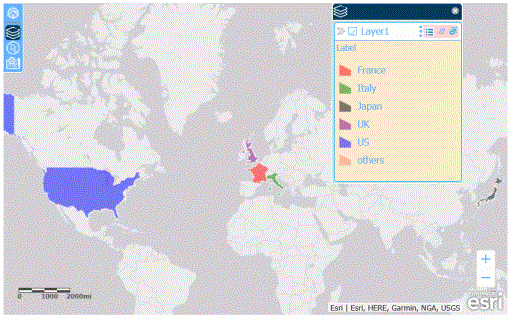

HTML ページを実行します。下図は、フレームサイズに合わせてズームインした出力結果を示しています。凡例が開き、使用されているラベルおよび色が表示されています。
