Блочные диаграммы — это графические инструменты для визуализации ключевых статистических показателей, таких как медиана, среднее значение и квартили.

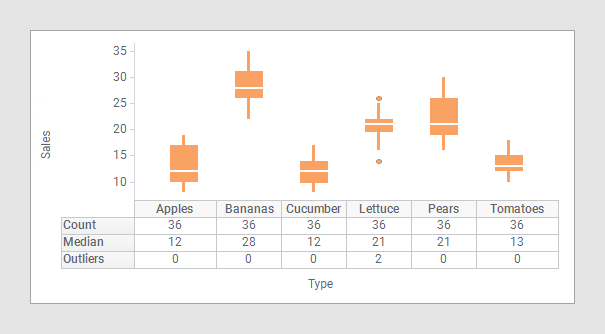

На одной блочной диаграмме могут быть представлены все данные. Также можно отобразить отдельную статистику для подмножеств данных, выбрав столбец для оси X.

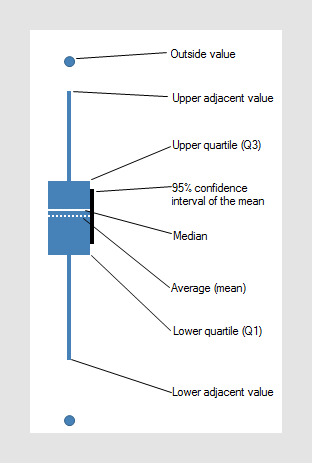

Отдельная блочная диаграмма — это визуальное средство анализа ключевых статистических свойств переменной. На приведенной далее диаграмме показано, как эти свойства закодированы в форме блочной диаграммы. Диапазон вертикальной шкалы — от минимального до максимального значения выбранного столбца либо до наибольшей или наименьшей из отображаемых опорных точек.

Какие контрольные точки должны отображаться на блочной диаграмме, указывается при настройке визуализации. Опорную точку можно обозначить, используя маркер или линию. Кроме того, можно указать цвет и фигуру для соответствующего элемента. Подробнее о каждой мере: см. Агрегирование и статистические меры.

Селекторы осей определяют, какие столбцы сопоставляются с осями. Подробнее об их работе: см. Выбор столбцов на оси.

Ось Y должна быть задана со столбцами, на которых следует основывать статистические измерения.

Ось X может быть задана для любого столбца. Поскольку для каждого уникального значения будет строиться отдельный график, то столбец или иерархия не должны содержать слишком много уникальных значений. Чтобы суммировать данные в одной диаграмме, выберите для оси X вариант «(None)». Если на оси Y используется несколько столбцов, то (имена столбцов) должны использоваться либо на оси X, либо в одном из параметров решетки.

Во всех визуализациях можно настроить отображение данных, объем которых ограничен одной или несколькими маркировками, заданными только в других визуализациях (визуализациях подробных данных). Блочные диаграммы также могут быть ограничены одним фильтром или несколькими. Кроме того, можно настроить блочную диаграмму без какой-либо фильтрации.
