Создание комбинированной диаграммы

На комбинированной диаграмме в одной визуализации можно отображать и столбцы, и линии. Из-за эффекта наложения линии отображаются поверх столбцов. Благодаря этому значения в разных столбцах или категориях данных легко сравнивать. Таким образом, можно установить тренды и сразу увидеть отклонения.

Об этой задаче

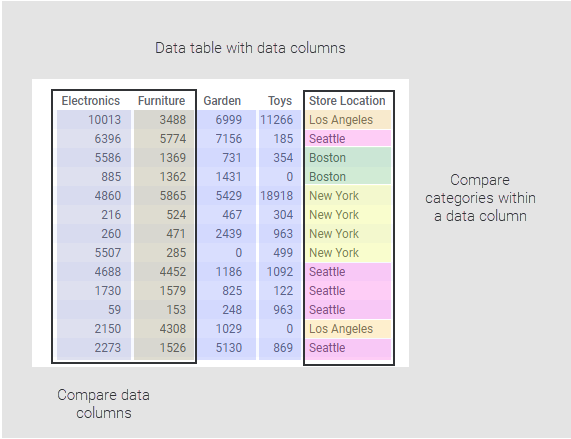

Комбинированная диаграмма настраивается по-разному в зависимости от того, что нужно показать или как упорядочены загруженные данные.

Сравнение столбцов данных

Процедура

На панели разработки щелкните Типы визуализации , чтобы открыть всплывающее окно.
Перетащите тип визуализации Комбинированная диаграмма в нужную позицию на странице анализа.
Будет представлена подсказка о комбинированной диаграмме. Но линии на ней не отображаются, только столбцы.
На оси Y выберите столбцы, которые нужно представить в виде отдельных линий или столбцов.
Для каждого выбранного столбца таблицы столбцы на диаграмме окрашены в определенный цвет. Для оси Ряды в условных обозначениях задано значение «(Имена столбцов)».
Для каждого из этих столбцов на оси Y выберите тип агрегированного значения, которое нужно отобразить.
На оси Ряды в условных обозначениях щелкните столбец и выберите вариант отображения Показывать как столбцы или Показывать как линии.
На оси X выберите один или несколько столбцов, для которых нужно сравнить значения.

Если выбран столбец времени, может быть полезно отображать данные времени иерархически.

Пример

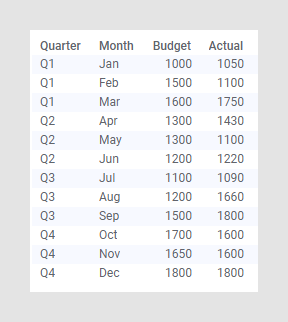

Предположим, требуется сравнить ожидаемые и фактические цифры бюджета по кварталам. В столбцах «Фактический» и «Бюджет» ниже содержатся фактические и ожидаемые цифры за месяц соответственно.

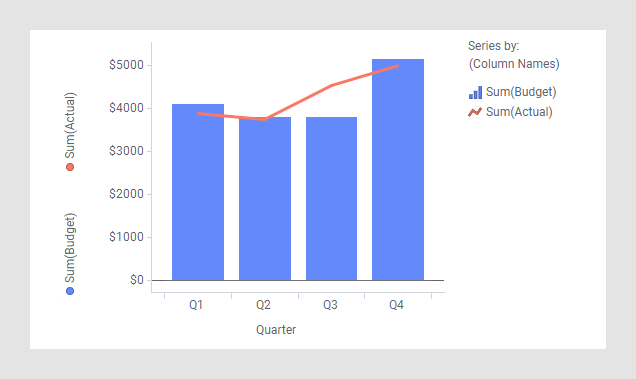

Просмотрите настройки, сделанные для сравнения фактических и ожидаемых сумм бюджета. Отклонения можно легко видеть. Например, бюджет был значительно превышен в третьем квартале.

Сравнение категорий в рамках столбца

Процедура

На панели разработки щелкните Типы визуализации , чтобы открыть всплывающее окно.
Перетащите тип визуализации Комбинированная диаграмма в нужную позицию на странице анализа.
Будет представлена подсказка о комбинированной диаграмме. Но линии на ней не отображаются, только столбцы.
На оси Y выберите столбец, значения которого нужно представить.
Выберите тип агрегированного значения, которое будет отображаться для выбранного столбца.
На оси Ряды в условных обозначениях выберите столбец, содержащий категории, которые нужно сравнить.
Затем щелкните категорию и выберите вариант отображения: Показать как столбцы или Показать как линии.

Пример

Таблица данных содержит показатели продаж, разделенные по полу, в разных магазинах.

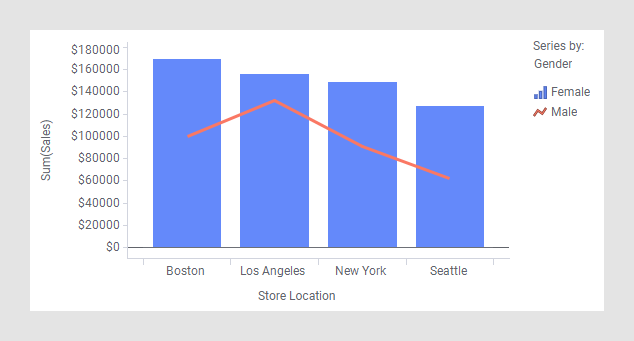

На следующей комбинированной диаграмме показаны настройки, сделанные для отображения различий в сумме продаж для женщин и мужчин.
