Комбинированная диаграмма — визуализация, в которой сочетаются особенности гистограммы и графика.

В комбинированной диаграмме можно отображать как столбцы, так и линии в одной визуализации. Из-за эффекта наложения, когда линии рисуются поверх столбцов, легко сравнивать значения для разных столбцов или категорий в ваших данных. Таким образом, можно установить тренды и сразу увидеть отклонения. Например, можно использовать комбинированную диаграмму для сравнения плана и факта продаж за разные временные промежутки.

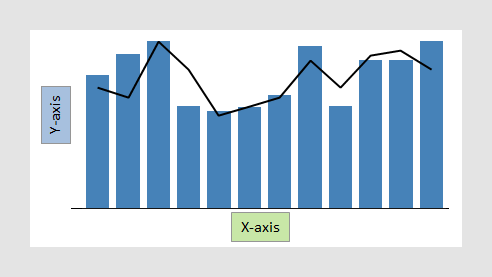

Комбинированная диаграмма похожа на гистограммы и графики. По аналогии с ними столбцы с числовыми данными обычно выбирают по оси Y. Для каждой точки данных по оси X данные агрегируются в значения по оси Y. Агрегированным значением может быть, например, сумма или среднее. Эти значения затем отображаются либо в виде столбцов, либо в виде линии для каждого столбца или категории, которые нужно сравнить.

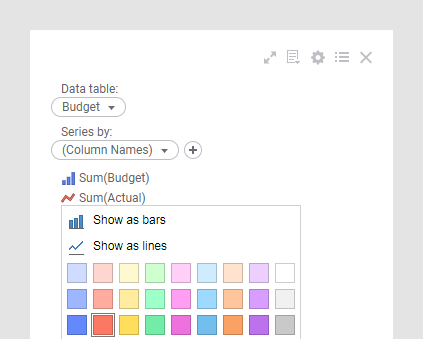

Серия по

Подобно функции Цвет по в других визуализациях, Серия по в комбинированной диаграмме — это способ разделить данные на срезы. Отличие в том, что срезы в комбинированной диаграмме (серии) можно определять как столбцы или линии, а также отдельно их окрашивать. то есть каждая серия из комбинированной диаграммы будет представлена на визуализации линией или набором столбцов.

Разные столбцы и категории, которые требуется сравнить, можно разделить путем выделения их различными цветами. Цвета указаны на оси Ряды в условных обозначениях. Там также выбирается метод отображения агрегированных значений — в виде столбцов или линий.

На оси X выбираются столбцы, содержащие значения категорий, или столбцы с данными времени при сравнении данных с течением времени.

Как упоминалось выше, может потребоваться сравнить столбцы в данных или разные категории в рамках столбца, как показано ниже.

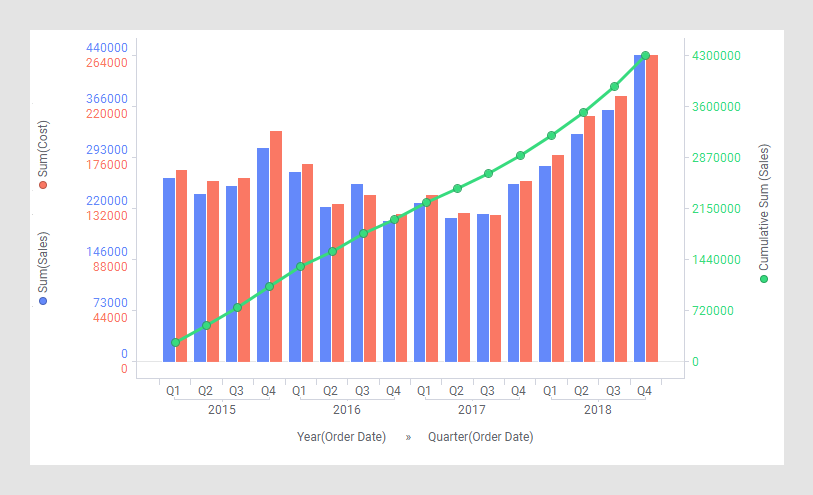

Пример. Несколько шкал по оси Y

При помощи двух или нескольких шкал по оси Y можно сравнивать несколько линий и столбцов, чьи диапазоны значений сильно различаются. См. Настройка шкал на осях.
