Данные могут быть расположены в определенном порядке, где каждое значение находится выше или ниже по отношению к другим значениям. Обычно в такой иерархической структуре самое общее значение находится наверху, а самое подробное — внизу.

Иерархические структуры часто визуализируются в виде древовидных диаграмм, древовидных карт или гистограмм. Обычно для иерархий можно использовать категории товаров и товары в них (или географические данные, например континент, страну, город и т. д.).

В Spotfire можно строить иерархические структуры данных, визуализируя несколько столбцов на оси. Таким образом, вы получите более полное представление о своих данных, сможете проанализировать их более детально и извлечь больше полезной информации.

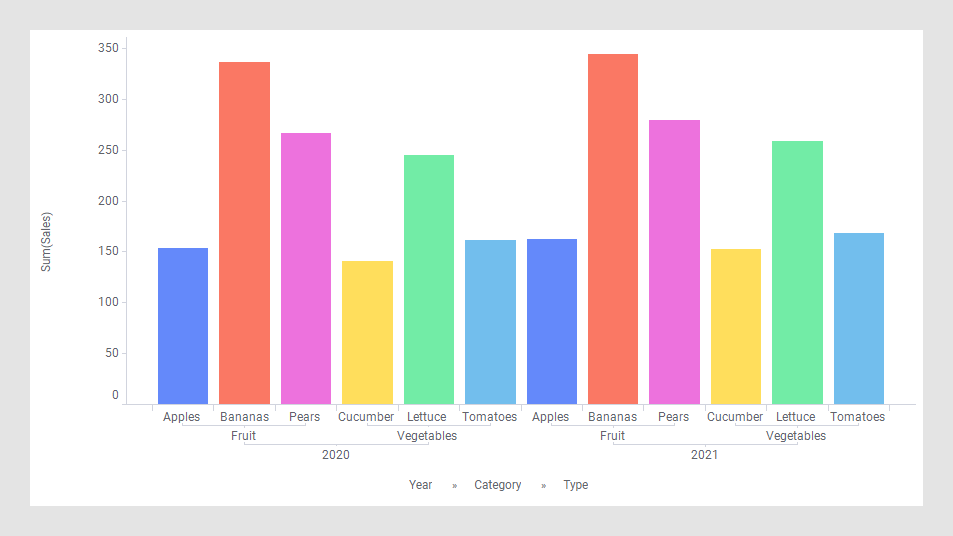

В приведенном ниже примере на оси категорий выбраны три столбца. Данные упорядочиваются иерархически с тремя различными уровнями детализации. На гистограмме автоматически отображается один столбец на одну комбинацию в иерархии. В данном случае это объем продаж каждого типа фруктов и каждого типа овощей за год.

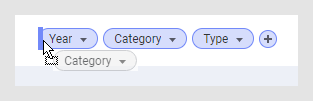

Можно изменить порядок иерархий, чтобы видеть другие столбцы гистограммы. Перетащите селектор оси категорий слева от селектора оси года.

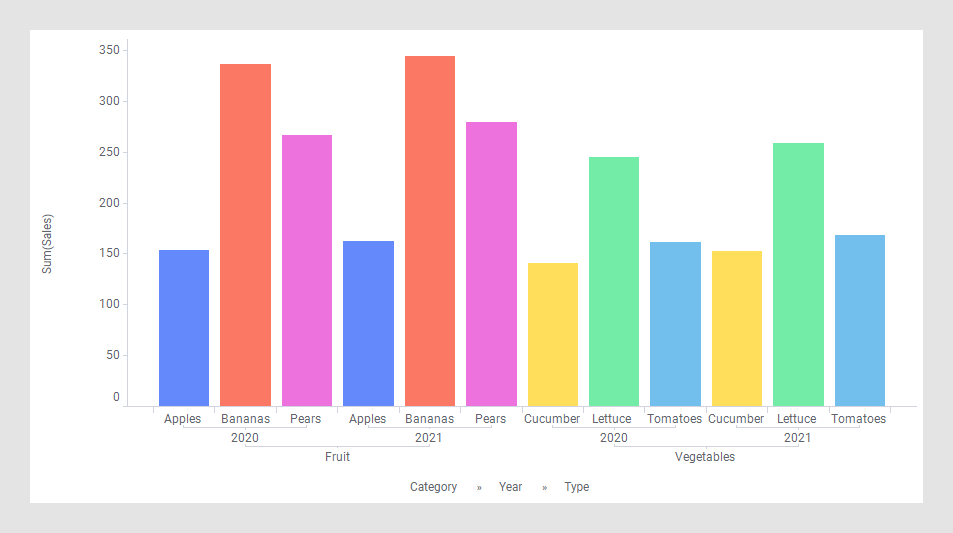

В гистограмме изменится порядок столбцов. Очевидно, что столбцы с данными о продажах фруктов теперь размещены рядом друг с другом. Обратите внимание, что иерархия, показанная в метках под гистограммой, соответствует порядку селекторов оси.

В Spotfire для создания иерархий и работы с ними можно использовать несколько способов.

Благодаря добавлению нескольких столбцов к оси визуализации можно создать временную иерархию. Эту иерархию можно поменять в любое время, изменив порядок столбцов, как показано в примере выше, либо добавив или удалив столбцы.

Если необходимо сохранить определенную иерархию, то есть если нужно, чтобы столбцы и их порядок были фиксированными, и повторно ее использовать, можно предварительно определить иерархию. Предварительно определить иерархию можно на оси визуализации, в диалоговом окне «Добавить иерархию» или на основе столбца временных рядов.

Предопределенная иерархия отображается во всплывающем окне «Данные в анализе» в виде столбца. Затем иерархию можно использовать в любой визуализации точно так же, как столбец. Она также связана с фильтром иерархии, который состоит из развертываемого древообразного представления, где категории на разных уровнях представлены флажками.

Кроме того, иерархия, выбранная на оси, дополняется ползунком, с помощью которого можно легко переключаться между различными уровнями иерархии. Визуализация сразу настроится в соответствии с текущим уровнем детализации.

По своей природе данные времени структурированы иерархически. Дополнительные сведения об иерархиях с данными временных рядов и о том, как с ними работать, см. в разделах Определение иерархии на основе столбца временных рядов и Дополнительные операции с иерархиями времени.
