Configurazione di un livello e di un sottolivello WMS

Dopo aver aggiunto un livello Web Map Service (WMS) valido, utilizzare le sue proprietà per definirne nel dettaglio la visualizzazione all'interno del grafico mappa.

Prima di iniziare

È necessario avere un URL WMS valido. È possibile utilizzare un server WMS che richiede l'accesso tramite l'autenticazione di base o che non richiede credenziali di accesso.

Suggerimento: In Internet sono disponibili molte risorse WMS. L'articolo WMS sources for Spotfire sul sito della Community elenca molti collegamenti a siti contenenti risorse WMS, sia gratuite che a pagamento (l'uso del sito della Community è gratuito, ma gli utenti devono registrare un account per poter accedere alle informazioni).

Procedura

Fare clic con il pulsante destro del mouse sulla visualizzazione del grafico mappa e nel menu fare clic su Proprietà.
Viene visualizzato il popover Proprietà, con il popover Grafico mappa che mostra i livelli correnti, nel loro ordine dall'alto verso il basso.
Dall'elenco di livelli, selezionare il livello WMS.
Le proprietà del livello WMS sono elencate nella finestra di dialogo Proprietà.
Fare clic su Mappa.
La proprietà Mappa si espande e mostra la casella Sottolivelli disponibili.
Aggiungere i sottolivelli desiderati al grafico mappa selezionandoli dall'elenco e facendo clic su Aggiungi.
I livelli vengono aggiunti alla mappa ed elencati in ordine nell'elenco Sottolivelli selezionati.
Nell'elenco Sottolivelli selezionati, utilizzare i pulsanti Sposta in avanti e Sposta indietro per cambiare la disposizione in livelli.
Il livello WMS viene ridisegnato, visualizzando i sottolivelli nell'ordine in cui sono elencati, dall'alto verso il basso. Se viene mostrata la Legenda, i sottolivelli vengono aggiunti alla Legenda.
Opzionale: Fare clic su Rimuovi per rimuovere i sottolivelli non più necessari nella mappa.
Impostare le proprietà di visualizzazione aggiuntive, come ad esempio la trasparenza e il rendering.

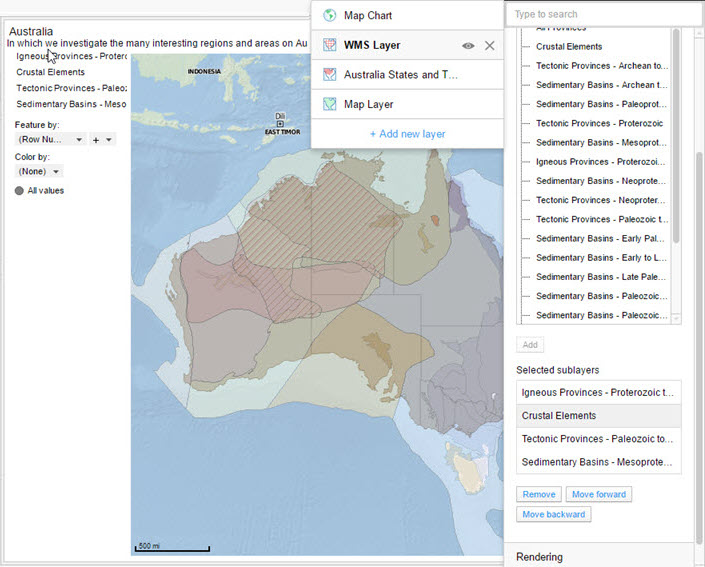

Esempio di livello WMS configurato con sottolivelli

Il livello WMS Australian Geological Provinces contiene molti sottolivelli. In questa immagine sono impostate le seguenti proprietà.

Titolo e Descrizione del grafico mappa contengono informazioni sulla visualizzazione.
Il livello WMS visualizza il servizio offerto da http://services.ga.gov.au/gis/services/Geological_Provinces_2013/MapServer/WMSServer?request=GetCapabilities.
Nota: Accedendo al collegamento viene mostrato l'XML valido per WMS.
Aspetto è stato impostato su semitrasparente per visualizzare il paese e i territori sotto il livello WMS.
Mappa visualizza i quattro sottolivelli selezionati (elencati nella legenda). L'elencazione dall'alto verso il basso dei sottolivelli selezionati corrisponde alla disposizione da sopra a sotto sulla mappa, ovvero dal primo piano via via fino allo sfondo, nel grafico mappa visualizzato. I sottolivelli vengono visualizzati anche nella legenda.
La legenda viene mostrata sul lato sinistro del grafico mappa.
Il livello funzione sottostante mostra i confini degli stati.
Il livello mappa sottostante mostra la linea costiera e l'oceano.

Suggerimento: Alcuni sottolivelli possono oscurare totalmente altri livello o sottolivelli. Per poter mostrare sottolivelli multipli è possibile aggiungere più versioni dello stesso livello WMS e modificare la proprietà Aspetto per ottenere una trasparenza maggiore.

Suggerimenti per il rendering

Nella pagina delle proprietà Rendering è possibile modificare le proprietà che incidono sulla velocità con cui viene effettuato il rendering della mappa.

Se il server WMS utilizzato supporta il rendering basato su riquadri, il caricamento della mappa sarà più veloce. Tuttavia, il rendering basato sui riquadri genera una maggiore quantità di chiamate al server WMS, pertanto se si hanno limitazioni al numero di richieste c'è il rischio di raggiungere il limite e di non poter recuperare immagini dal server. Per rendere più veloce il caricamento della mappa quando l'analisi viene riaperta, utilizzare l'impostazione Immagini cache dal server WMS, che riduce il numero di richieste al server WMS.
