Liniendiagramm
Ein Liniendiagramm wird verwendet, um Trends und in den meisten Fällen Trends über einen gewissen Zeitraum hinweg anzuzeigen. Es kann auch verwendet werden, um bestimmte Muster zu erkennen.
Ein typisches Beispiel hierfür wäre die Entwicklung eines Aktienwerts für ein bestimmtes Unternehmen an der Börse. Die x-Achse muss jedoch nicht zwingend als Zeitachse fungieren. Es können auch beliebige andere Daten dargestellt werden, die sich wie eine Funktion im Hinblick auf die Variable auf der x-Achse verhalten. Liniendiagramme veranschaulichen eher den zeitlichen Ablauf und das Maß der Veränderung und weniger die genaue Menge der Veränderung.

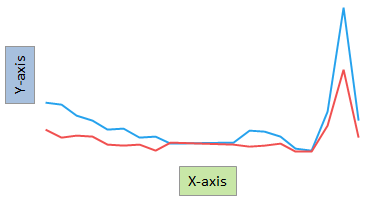

Die Hauptachsen im Liniendiagramm sind die X-Achse und die Y-Achse. Um Trends über einen gewissen Zeitraum hinweg anzuzeigen, wählen Sie eine Zeitspalte auf der X-Achse aus. Für jeden Datenpunkt auf der X-Achse werden Y-Achsenwerte platziert. Diese Werte können aggregierte Daten oder nicht aggregierte Daten für den bestimmten Datenpunkt darstellen. Ein aggregierter Wert könnte beispielsweise eine Summe oder ein Durchschnitt sein. Um die "volle" Linie zu zeichnen, werden dann gerade Linien zwischen diesen Werten gezogen.
Sie können die Skalen und Skalabeschriftungen sowie andere Achseneinstellungen in den Visualisierungseigenschaften für jede Achse anpassen. Zudem können Sie Funktionen wie Rasterlinien, Zoom-Schieberegler oder Fehlerbalken usw. hinzufügen.
Beispiel

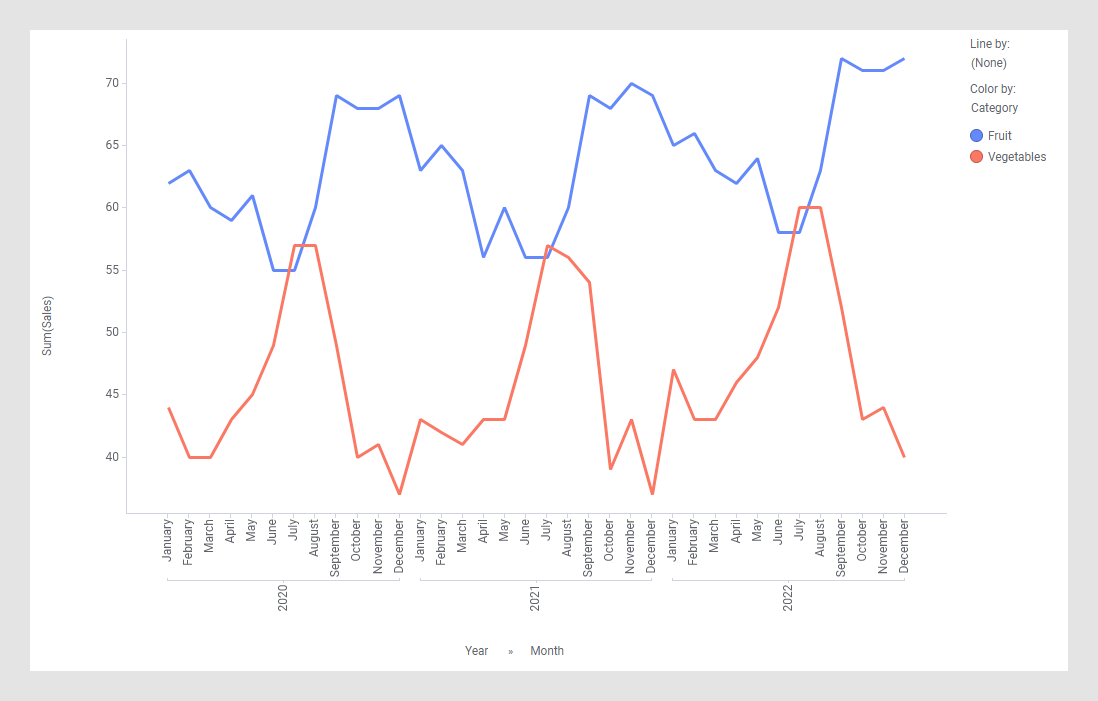

Das folgende Liniendiagramm zeigt den Gesamtumsatz für zwei verschiedene Produktkategorien über mehrere Jahre. Das Liniendiagramm weist eine Farbe (eine Linie) pro Produktkategorie auf.

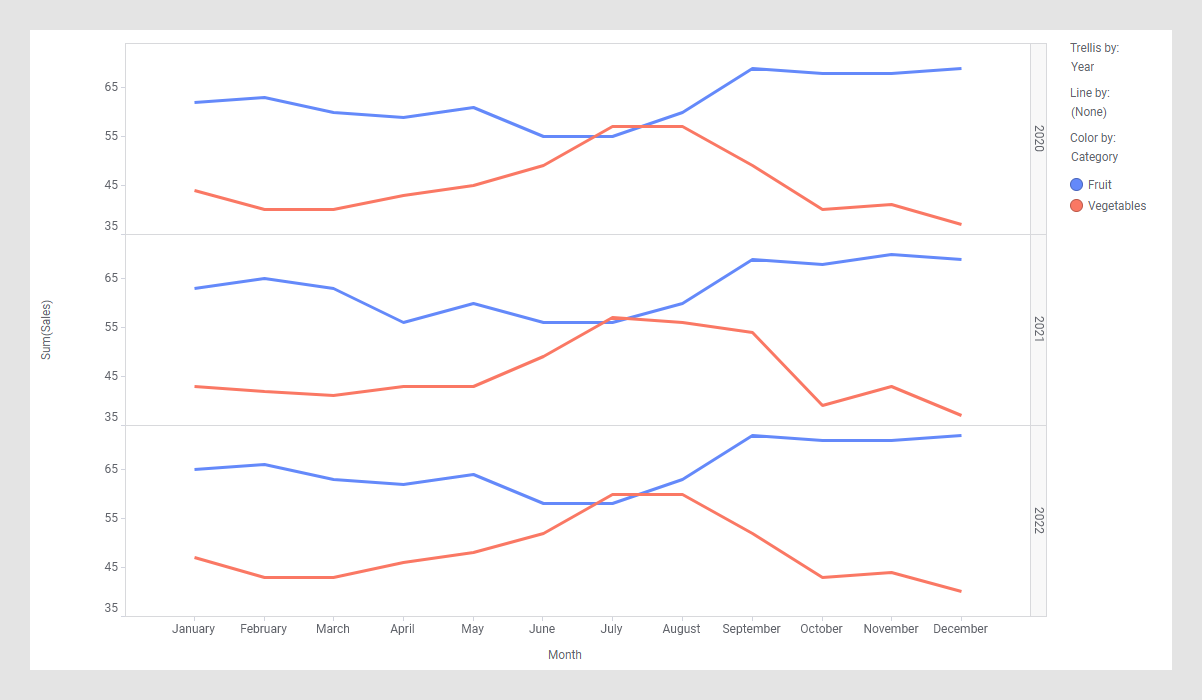

Wenn Daten für mehrere Jahre zur Verfügung stehen, könnte es auch sinnvoll sein, die Daten in einem Gitter nach den einzelnen Jahren sortiert darzustellen, um die jeweiligen Abweichungen während der Jahre separat anzuzeigen:
Alle Visualisierungen können so konfiguriert werden, dass sie Daten anzeigen, die durch eine oder mehrere Markierungen in anderen Visualisierungen begrenzt werden (Detailvisualisierungen). Liniendiagramme können auch durch eine oder mehrere Filterungen begrenzt werden. Eine weitere Alternative ist die Konfiguration eines Liniendiagramms ohne jegliche Filterung. Weitere Informationen finden Sie unter Hinzufügen von Datenbegrenzungen für eine Visualisierung.
Sie können Daten aus mehreren Datentabellen in derselben Visualisierung anzeigen, wenn ein ordnungsgemäßer Datentabellenabgleich verfügbar ist. Weitere Informationen finden Sie unter Mehrere Datentabellen in einer Visualisierung und Spaltenübereinstimmungen.
