Exemplo 1

Se você optar por treliçar uma visualização com base nas duas variáveis ​​"Sexo" e "filiação política", isto irá resultar em quatro painéis separados representando as combinações Feminino-republicano, Feminino-democrata, Homem-republicano, e Homem-democrata.

Se a variável "Sexo" for usada em conjunto com uma outra variável que tem cinco valores diferentes, isso renderá 10 painéis. De tal resulta que as variáveis ​​com uma distribuição contínua e uma vasta gama de valores (por exemplo, os valores reais) deve ser binned antes de serem utilizadas para formar uma visualização de grade. Do contrário o número de painéis rapidamente se torna in administrável.

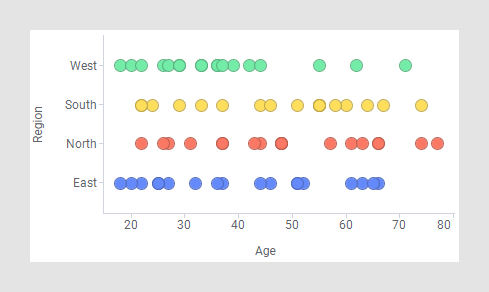

Este é um gráfico de dispersão padrão não treliçado.

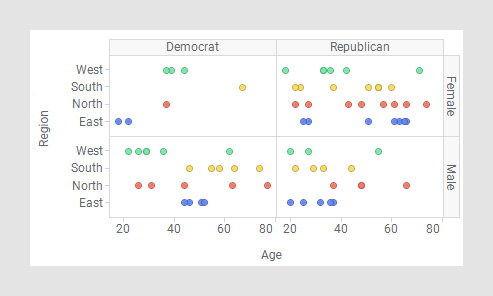

Ao treliçar esta visualização baseado em Sexo e filiação política, se parecerá com isto:

Exemplo 2

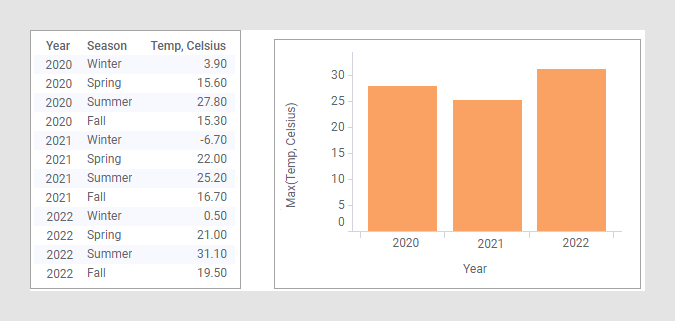

A imagem a seguir mostra dados de temperatura coletados para as diferentes estações durante um período de três anos. A temperatura máxima por ano é exibida em um gráfico de barras.

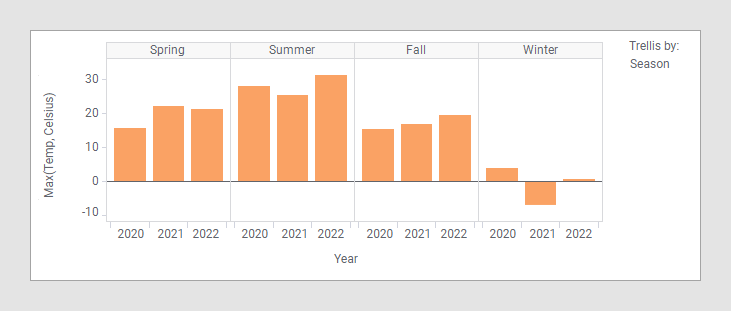

Suponha que você deseje comparar a temperatura mais alta da estação por categoria ao longo dos anos. Ao usar a visualização em grade por estação, é possível exibir as temperaturas sazonais em diferentes painéis.

Os painéis acima são dispostos horizontalmente, mas também é possível posicioná-los verticalmente ou distribuí-los uniformemente em uma matriz.
