Boxplot

Boxplots sind grafische Hilfsmittel, mit denen zentrale statistische Messgrößen, wie beispielsweise Medianwert, Mittelwert und Quartile, visualisiert werden können.

Anmerkung: Einige der hier beschriebenen Funktionen von Boxplots können nur mit dem installierten Client erstellt werden.

Alle Daten können in nur einem Boxplot dargestellt werden. Sie können auch separate Statistiken für Teilmengen visualisieren, indem Sie eine Spalte für die Kategorieachse auswählen.

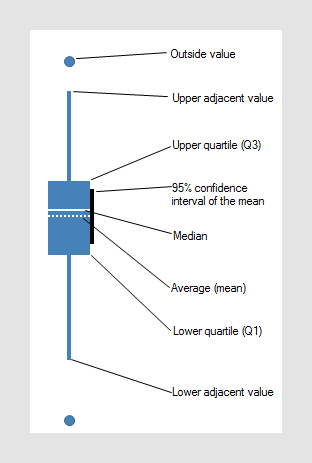

Der individuelle Boxplot ist ein visuelles Hilfsmittel zur Untersuchung wichtiger statistischer Eigenschaften einer Variablen. Das folgende Diagramm zeigt, wie die Form eines Boxplots diese Eigenschaften verschlüsselt. Der Bereich der vertikalen Skalierung reicht vom minimalen zum maximalen Wert der ausgewählten Spalte oder zum höchsten oder niedrigsten angezeigten Referenzpunkt.

Welche Referenzpunkte im Boxplot angezeigt werden sollen, wird bei der Konfiguration der Visualisierung festgelegt. Referenzpunkte können von Markierungen oder Linien angegeben werden, und Sie können ihre Farbe und Form festlegen. Einzelheiten zu den einzelnen Maßnahmen finden Sie unter Aggregationen und statistische Messgrößen.

Der Achsenselektor steuert, welche Spalte welcher Achse zugeordnet ist. Informationen über deren Funktionsweise finden Sie unter Auswählen von Spalten auf einer Achse.

Die Wertachse muss auf die Spalte oder Spalten gesetzt werden, denen die statistischen Messgrößen zugrunde liegen sollen. In den Visualisierungseigenschaften können Sie die Skalen und Skalabeschriftungen anpassen. Sie können auch die Option Relative Skala verwenden, bei der die Maximal- und Minimalwerte für alle Boxplots auf 100 % bzw. 0 % festgelegt werden.

Für jeden eindeutigen Wert in der Spalte oder Hierarchie auf der Kategorieachse wird ein separates Feld gezeichnet. Aus diesem Grund sollte sie nicht zu viele eindeutige Werte enthalten. Um die Daten in einem einzigen Feld zusammenzufassen, wählen Sie „(Keine)“ auf der Kategorieachse aus. Wenn auf der Wertachse mehrere Spalten verwendet werden, muss „(Spaltennamen)“ entweder auf der Kategorieachse oder für eine der Gitteroptionen ausgewählt werden.

Einstellungen wie die Rahmenbreite, die Datenpunktgröße und die Transparenz können in den Visualisierungseigenschaften unter Darstellung geändert werden. Sie können auch Zoom-Schieberegler oder horizontale Rasterlinien aus den Visualisierungseigenschaften hinzufügen oder entfernen. Wenn Sie die horizontale Anzeige des Boxplots bevorzugen, suchen Sie unter Darstellung nach dem Abschnitt „Ausrichtung“ und klicken Sie auf Horizontal.

Tipp: Sie können auch mit der rechten Maustaste auf die Visualisierung klicken und im Kontextmenü die Ausrichtung des Boxplots direkt ändern.

Alle Visualisierungen können so konfiguriert werden, dass sie Daten anzeigen, die durch eine oder mehrere Markierungen in anderen Visualisierungen begrenzt werden (Detailvisualisierungen). Boxplotsn können auch durch eine oder mehrere Filterungen begrenzt werden. Eine weitere Alternative besteht darin, einen Boxplot ohne jegliche Filterung zu konfigurieren. Weitere Informationen finden Sie unter Hinzufügen von Datenbeschränkungen für eine Visualisierung.
