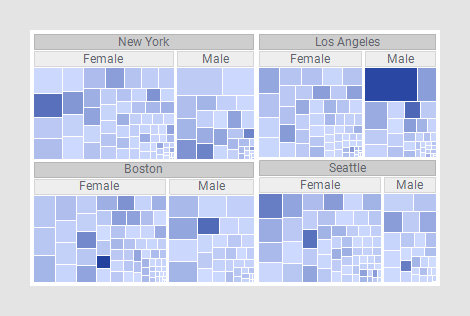

Le strutture ad albero sono utilizzate per mostrare enormi quantità di dati che possono essere strutturati gerarchicamente, ovvero con dati in struttura ad albero. Queste strutture presentano i dati utilizzando rettangoli colorati di dimensioni differenti.

In una struttura ad albero, i dati sono organizzati gerarchicamente. Ogni diramazione della gerarchia è simboleggiata da un rettangolo, a sua volta diviso in rettangoli più piccoli che rappresentano sottolivelli o sotto-diramazioni. All'interno dei diversi livelli della gerarchia, i rettangoli sono dimensionati in maniera proporzionale rispetto ai valori di una colonna di dati numerici, ad esempio una colonna di vendite. Il rettangolo più grande è posizionato nell'angolo superiore sinistro e il rettangolo più piccolo nell'angolo inferiore destro.

Di seguito, ad esempio, si può vedere la gerarchia utilizzata nella struttura ad albero precedente:

È utilizzato l'intero spazio di visualizzazione, il che rende possibile presentare una grande quantità di dati contemporaneamente. In questo modo è semplice distinguere schemi e irregolarità nei dati con una rapida occhiata.

Le dimensioni dei rettangoli rappresentano dati numerici. Anche i colori dei rettangoli possono riflettere dati numerici cambiando gradualmente tra un colore che rappresenta il valore massimo dei dati e un altro colore che rappresenta il valore minimo. È possibile scegliere la stessa colonna dati sia per il dimensionamento che per la colorazione oppure colonne dati differenti. Nella struttura ad albero precedente, le dimensioni dei rettangoli riflettono una colonna dati e i colori un'altra.

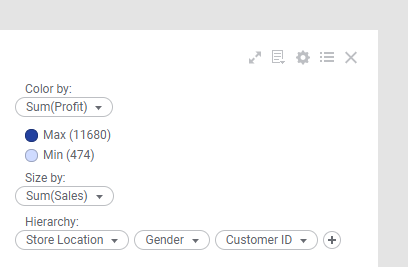

Le diverse impostazioni che definiscono la struttura ad albero sono riscontrabili nella legenda o nelle proprietà di visualizzazione: l'asse Gerarchia, l'asse Dimensioni e l'asse Colore. Vedere Creazione di una struttura ad albero per maggiori dettagli sulla configurazione.

È possibile configurare tutte le visualizzazioni in modo da mostrare dati limitati da uno o più contrassegni soltanto in altre visualizzazioni (visualizzazioni dettagli). Per le strutture ad albero, è inoltre possibile impostare uno o più filtri. Un’altra alternativa consiste nel configurare una struttura ad albero senza alcun filtro. Vedere Aggiunta di limitazioni di dati per una visualizzazione per ulteriori informazioni.

È possibile visualizzare i dati di più tabelle dati nella stessa visualizzazione se è disponibile una corrispondenza appropriata della tabella dati. Per ulteriori informazioni, vedere Più tabelle dati in una visualizzazione e Corrispondenze colonne.
