참조 요소와 라인 연결을 사용하여 시간 경과에 따른 추세를 표시할 수 있습니다.

생산 환경의 경우, 생산 또는 수율 엔지니어는 지표(예: 중앙값 또는 평균)가 상승 또는 하락 추세를 보이는지 관찰하여 생산 라인 전체에서 시간에 따른 수율 변화를 파악하고자 합니다. Spotfire에서는 참조 요소와 라인 연결을 사용하여 추세선을 생성하고 데이터에 대한 통찰력을 얻을 수 있습니다.

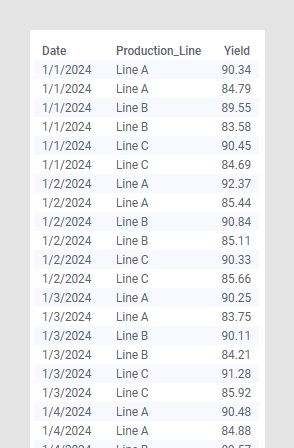

다음 예에서는 3개 생산 라인의 생산량 값을 나타낸 데이터 테이블이 분석에 포함되어 있습니다. 측정값은 점진적인 드리프트와 노이즈의 영향을 받습니다.

날짜(월)를 범주 축에 표시하고 수익률을 값 축에 표시하도록 상자 그래프를 구성합니다. 상자 그래프가 정렬되지 않았는지 확인합니다. 더 명확하게 하기 위해 히스토그램, 신뢰 구간(95%) 및 비교 원을 제거할 수 있습니다.

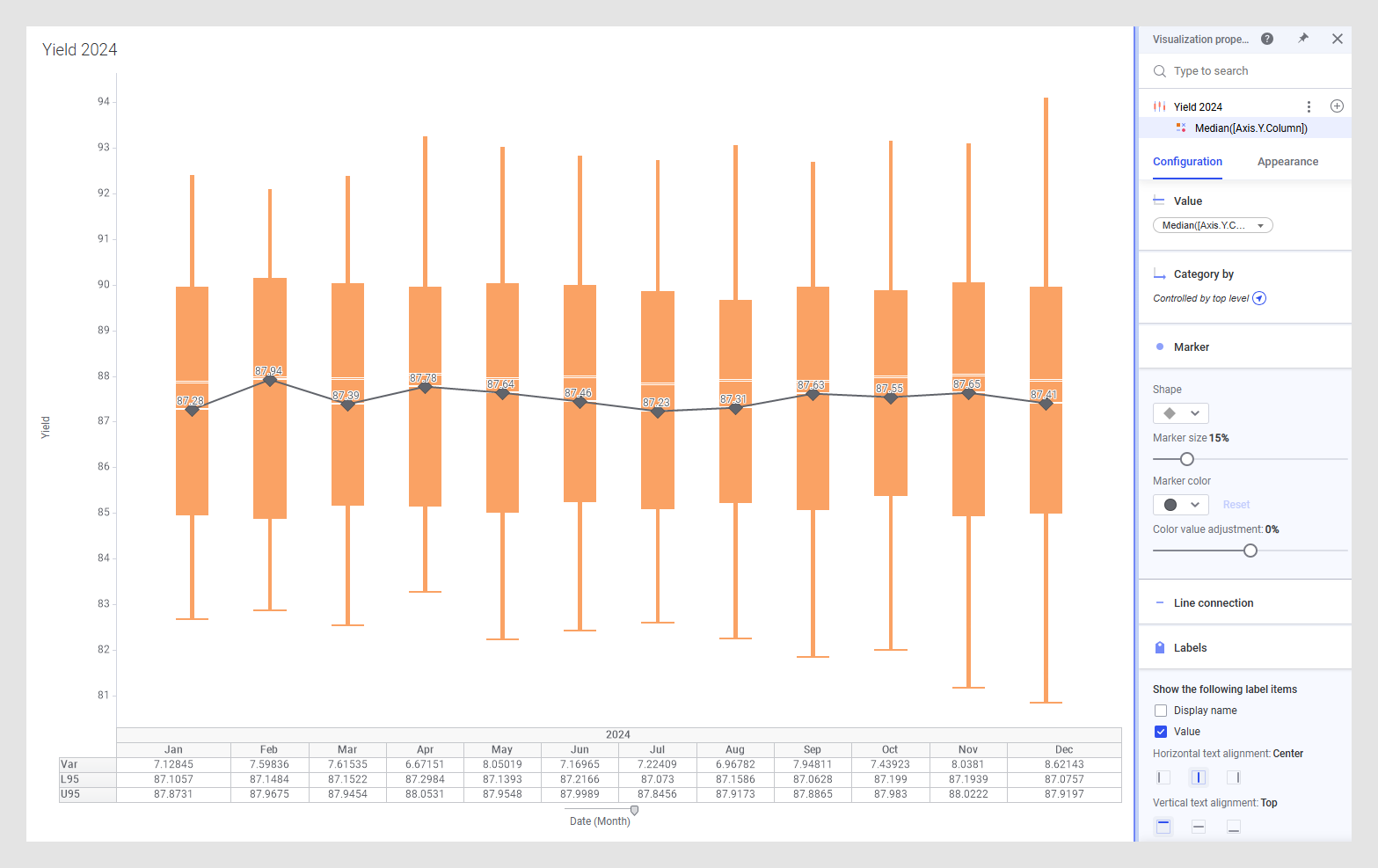

상자 그래프에 참조 계층을 추가할 수 있습니다. 자동으로 추가된 선을 제거하고, 마커를 추가하며, 값을 Median([Axis.Y.Column])으로 구성합니다. 이는 Y축에서 선택된 컬럼의 중앙값을 나타냅니다. 원하는 경우 마커 크기를 조정합니다.

마커에 레이블을 추가합니다. 수직 텍스트 정렬 및 글꼴 설정을 조정하여 가독성을 높입니다.

올해의 모든 생산 라인의 추세를 확인하려면 라인 연결을 추가합니다.

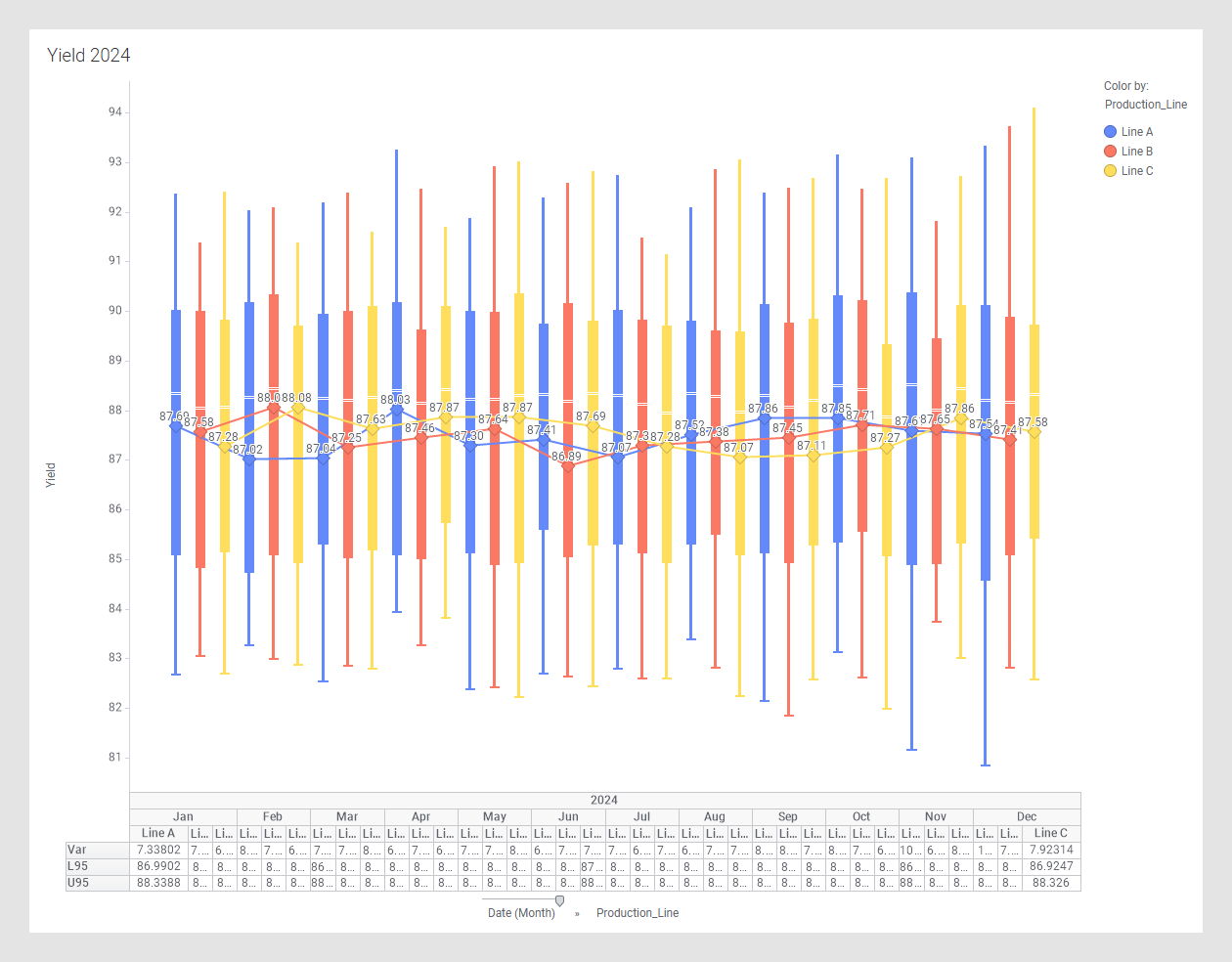

범주 축에 Production_Line을 추가하고 상자 그래프와 참조 계층에 색 지정 기준 Production_Line을 적용하여 각 생산 라인에 대한 연간 추세를 표시합니다.

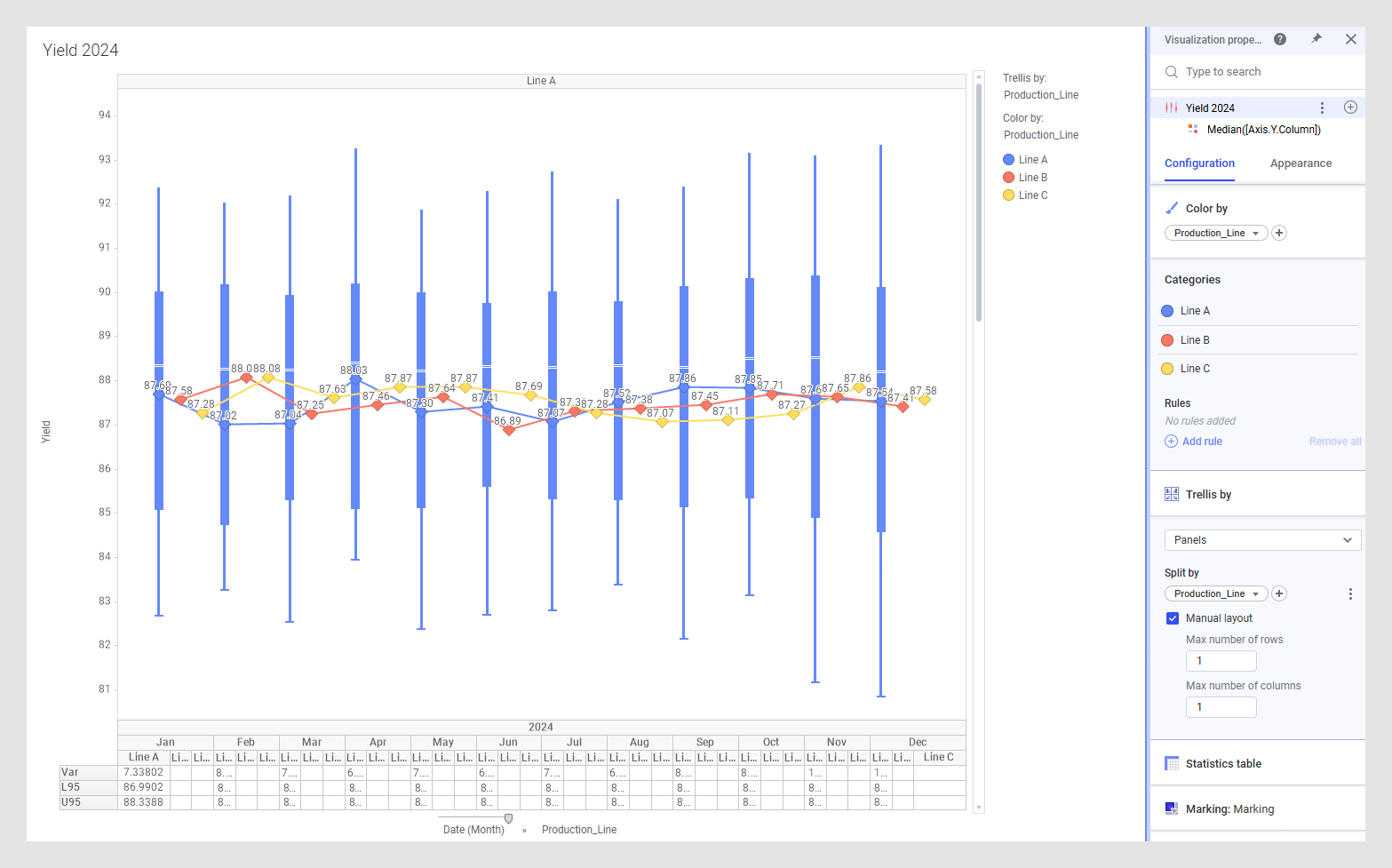

참조 계층이 아닌 상자 그래프에만 격자 표시 기준 Production_Line을 추가합니다. 이런 방식을 사용하면 각 생산 라인의 추세를 더 쉽게 확인하고 평가할 수 있으며, 다른 생산 라인의 추세와도 비교할 수 있습니다. 수동 격자 표시 배치를 사용하면 한 번에 하나의 생산 라인만 검사할 수 있습니다.
