Cartographie

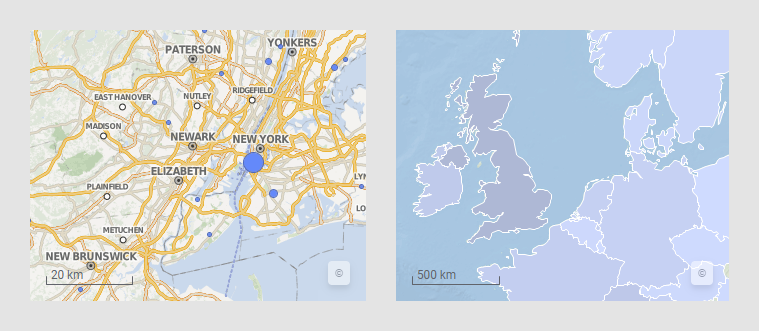

Une cartographie positionne vos données dans un contexte, souvent géographique, en utilisant des couches différentes. Les couches peuvent être des couches de données (couches de marqueurs ou de fonctions) ou des couches de référence (couches de cartes, Tile Map Service (TMS), Web Map Service (WMS) ou d'images). En ajoutant différentes couches à la cartographie, vous pouvez configurer la carte en fonction de vos besoins.

Les données que vous utilisez pour créer une cartographie sont souvent associées à un contexte géographique, comme des colonnes contenant les valeurs de latitude et de longitude ou des noms de pays ou de villes. Spotfire peut gérer automatiquement de nombreux types de données géographiques, mais vous devrez parfois spécifier vos données manuellement. Pour plus d’informations, consultez la rubrique Spécification de nouvelles tables de géocodage.

Lorsque des lieux en trois dimensions sont transformés en plans bidimensionnels, un système de référence des coordonnées sert à exprimer le résultat. Selon le modèle utilisé pour la transformation, les valeurs des coordonnées diffèrent d'un système à l'autre. Les lieux géographiques d'une couche de données à ajouter sont exprimés dans un certain système de référence des coordonnées. Par ailleurs, l'apparence de la carte sur laquelle des couches sont ajoutées dépend du système de référence des coordonnées spécifique. Ces deux systèmes sont combinés pour permettre le positionnement des données. Pour plus d'informations, reportez-vous à la rubrique Systèmes de référence des coordonnées.

Vous pouvez ajouter plus d'une couche de chaque type de couche et contrôler séparément les propriétés de chaque couche. Effectuez un zoom ou un panoramique à l'aide des commandes de navigation de la visualisation pour explorer les données de la cartographie.

Chaque couche contient son propre ensemble de propriétés permettant d'ajouter un contrôle précis au type de couche spécifique.
La transparence, une propriété disponible pour chaque couche, vous permet de contrôler avec précision l'affichage des couches.
Les couches de marqueurs permettent d'ajouter des indicateurs pour une colonne de données, comme les paramètres régionaux ou les codes postaux, les villes principales ou les noms de pays.
Les couches de fonctions permettent d'ajouter des formes pour définir des zones, par exemple les régions, les pays ou les continents.
Les couches d'images peuvent être utilisées comme arrière-plans géographiques et non géographiques dans vos cartes.
Les services tiers (TMS et WMS) peuvent être utilisés pour ajouter des champs d'intérêt spécifiques ou une dimension esthétique aux cartographies.

Couches de fonctions

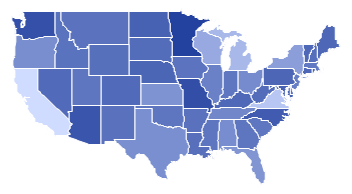

Les couches de fonctions inclut des fonctionnalités propres aux cartes ou des formes comme des polygones, des lignes ou des points. Vous pouvez utiliser une couche de fonctions en tant que couche de données ou couche de référence affichant uniquement les éléments qui présentent un intérêt visuel. L'exemple ci-dessous représente une cartographie dont la couche de fonctions interactive affiche des formes, chacune représentant un état des États-Unis. Chaque forme de la carte est un élément distinct et vous pouvez interagir avec ces éléments de la même façon qu'avec les éléments de toute autre visualisation.

Comme nous l'avons vu ci-dessus, les différents types de forme dans la couche de fonctions sont les suivants : Si vous utilisez des polygones, comme dans l'exemple ci-dessus, les formes constituent différentes zones sur la carte, et ces zones sont remplies avec de la couleur. La manière de colorer les formes est définie dans la page Couleurs des paramètres de la couche ou dans la légende. Si vous utilisez des lignes ou des points, les surfaces interactives sont des lignes ou des points. La couleur définie sur la page Couleurs sera appliquée aux lignes ou aux points. Les cartes comportant des surfaces interactives de type ligne sont utiles par exemple pour représenter des réseaux routiers. L'exemple ci-dessous représente une cartographie avec surfaces interactives, où chaque forme représente une route.

Le type de géométrie utilisé sur une carte doit être défini dans les données cartographiques avant de charger ces données dans l'analyse, et cela ne peut pas être modifié dans Spotfire.

Remarque : Les couches de fonctions sont basées sur des tables de données qui contiennent au moins une colonne géométrique, qui est utilisée pour dessiner les fonctions ou les formes. S'il y a plusieurs colonnes géométriques dans la table de données, seule la première est utilisée. Le reste des colonnes géométriques est ignoré.

Couches de marqueurs

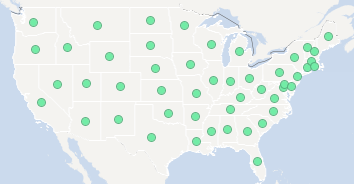

Dans une couche de marqueurs, les marqueurs ou les camemberts sont placés dans les différentes zones. Dans l'exemple ci-dessous, la carte représente la même zone géographique que dans le premier exemple, et elle est également divisée en états. Mais à la place des états interactifs, un marqueur est placé dans chacun des états, et vous pouvez interagir avec les marqueurs comme avec les marqueurs d'autres visualisations.

Si certaines colonnes de la table de données utilisées pour les marqueurs ou les camemberts contiennent des coordonnés, vous pouvez les utiliser pour positionner les marqueurs ou les camemberts aux emplacements appropriés sur la carte. Sinon, vous pouvez mapper une hiérarchie (par exemple, État, Comté, Ville) avec une hiérarchie correspondante dans la table de données de géocodage.

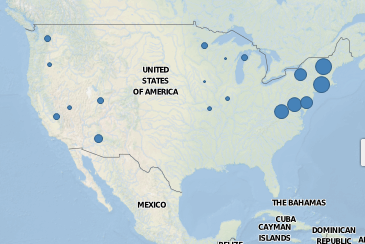

L'utilisation des marqueurs est aussi particulièrement adaptée aux cartes en ligne utilisant une couche de cartes ou une couche WMS (voir ci-dessous).

Remarque : Les latitudes de la carte de base étant comprises entre +85 et -85, les marqueurs présentant une latitude entre 86 et 90 ou -86 et -90 ne seront pas rendus.

Couches de cartes

Les couches de cartes vous permettent d’afficher vos données sur une carte Web en mosaïque. Les couches de cartes sont toujours utilisées comme couche de référence et ne possèdent aucune fonction d'interaction directe. Les cartes par défaut peuvent être des cartes standard qui incluent les frontières, les intitulés et les routes, mais vous pouvez également utiliser des couches séparées pour chaque type d'information et sélectionner uniquement les informations souhaitées.

Il est également possible d'ajouter d'autres couches du service de carte de la mosaïque (couches TMS) comme couches de référence.

Pour utiliser une couche de cartes comme arrière-plan de référence dans la cartographie, vous devez définir le système de référence des coordonnées de la cartographie avec la valeur EPSG:3857 – WGS 84/Pseudo-Mercator dans la page Apparence de la boîte de dialogue Propriétés.

Couches WMS

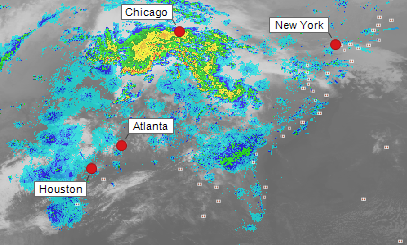

Les couches WMS sont un autre type d'arrière-plan de référence. Les couches WMS sont extraites du Web Map Service, qui est une norme Web permettant d'accéder à des images de carte géo-référencées stockées dans différentes bases de données GIS (Geographic Information System), y compris ESRI ArcGIS et plusieurs serveurs WMS publics sur Internet. Ci-dessous, la couche WMS d'arrière-plan présente des observations météorologiques.

Il est possible de fournir des couches WMS pour de nombreux systèmes de référence des coordonnées.

Couches d’images

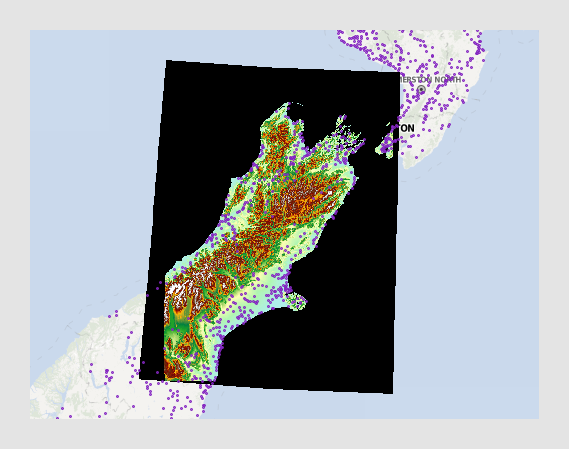

La troisième méthode pour configurer une cartographie consiste à utiliser une image d’arrière-plan et à positionner les marqueurs ou les camemberts sur cette image. Cela fonctionne de façon similaire sur la carte de marqueurs ou camemberts, mais la configuration ne requiert pas de table de données cartographiques. Si vous utilisez une image GeoTIFF dans laquelle les informations géographiques sont incluses en tant que métadonnées dans le fichier image, l'image sera automatiquement positionnée de manière correcte. L'exemple ci-dessous montre une image GeoTIFF projetée sur une couche de cartes avec les marqueurs placés au-dessus de celle-ci.

Notez que pour que l'image GeoTIFF soit correctement placée sur la carte, elle doit inclure des métadonnées de projection, mais certaines projections ne sont pas prises en charge.

Pour les autres types de fichiers image, la table de données doit contenir les coordonnées X et Y pour que les repères soient correctement positionnés.

Une cartographie permet d'afficher des données autres que des données géographiques. L’exemple ci-après affiche différents types de défauts détectés sur une tranche, un matériau semi-conducteur utilisé dans la fabrication des puces.

L'arrière-plan est une image représentant la tranche. Les marqueurs de la visualisation représentent les circuits sur la tranche et sont placés en arrière-plan de la même façon qu'ils sont placés sur la tranche actuelle. Les couleurs et les intitulés indiquent six différents types de défaut de fabrication qui ont été détectés sur cette tranche. Pour améliorer la lisibilité des données, vous pouvez copier la disposition actuelle de la tranche. Pour visualiser les données de cette façon, vous devez utiliser les marqueurs en mosaïque. Cela signifie que tous les marqueurs ont la même taille et s'affichent sous forme d'un quadrillage. Pour passer aux marqueurs en mosaïque, accédez à la section Forme des propriétés (ou aux Paramètres de la couche de marqueurs, dans le client installé).

Les détails peuvent devenir davantage visibles lorsque vous zoomez sur la carte et vous pouvez également indiquer à quel niveau de zoom une couche doit devenir visible. Pour plus d’informations, consultez la rubrique Propriétés de cartographie – Visibilité du zoom. Vous pouvez effectuer des zooms ou des déplacements sur la carte à l'aide des commandes de navigation situées à droite de la carte. Cliquez sur la petite icône en forme de flèche située dans la barre de titre de la cartographie (qui s'affiche lorsque vous positionnez le pointeur dessus) pour afficher ou masquer les commandes de navigation. Pour en savoir plus sur le zoom et le mode panoramique, consultez la rubrique Navigation dans la cartographie.

Des intitulés peuvent aussi être utilisés dans la cartographie pour identifier et décrire les marqueurs ou les formes interactives.

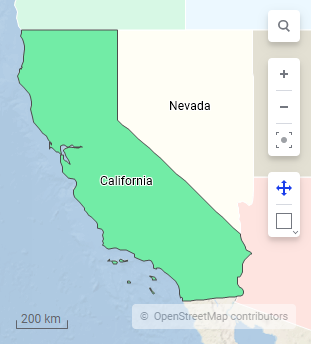

L'exemple ci-dessus montre une carte après un zoom avant ; un intitulé avec le nom de l'état a été ajouté à la forme marquée dans la couche de fonctions. Ouvrez la section Intitulés des propriétés de visualisation (paramètres des couches) pour modifier les paramètres d’intitulés d’une couche spécifique.

Toutes les visualisations peuvent être configurées pour afficher les données limitées par un ou plusieurs marquages dans d'autres visualisations uniquement (visualisations des détails). Les cartographies peuvent également être limitées par un ou plusieurs filtrages. Vous avez aussi la possibilité de configurer une cartographie sans aucun filtrage. Pour plus d'informations, reportez-vous à la rubrique Ajout de limitations de données pour une visualisation.
