例 1

「性別」および「所属政党」を示す 2 つの変数を基にして、ビジュアライゼーションをトレリス表示する場合、女性 - 共和党、女性 – 民主党、男性 – 共和党、男性 – 民主党の組み合わせを示す、4 つの異なるパネルが作成されます。

「性別」を示す変数が、5 つの異なる値を含む別の変数と組み合わせて使用される場合、パネルの数は 10 になります。このため、連続して分布する変数や、値の範囲の広い変数 (実数値など) を使用する場合は、トレリス表示のビジュアライゼーションを作成する前にビニングすることを推奨します。ビニングしない場合、パネルの数が増えて管理が大変になります。

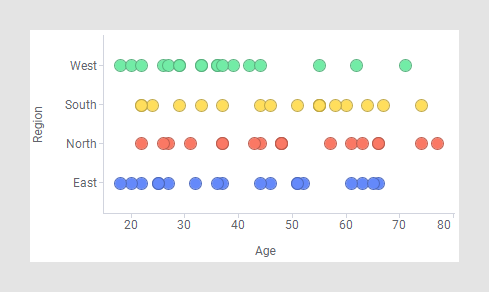

これは、標準的な非トレリス型の散布図です。

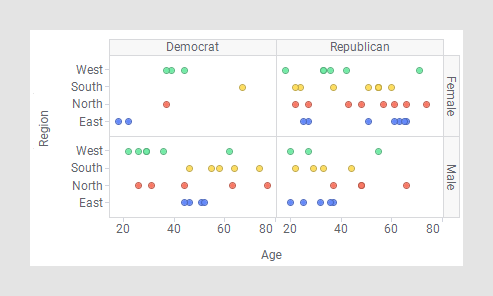

性別と所属政党に基づきこのビジュアライゼーションをトレリス表示すると、次のように表示されます。

例 2

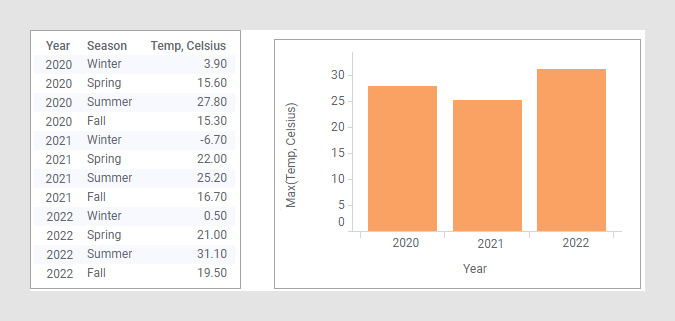

以下の図は、3 年間に収集された季節ごとの気温データを示しています。棒グラフには年間の最高気温が表示されています。

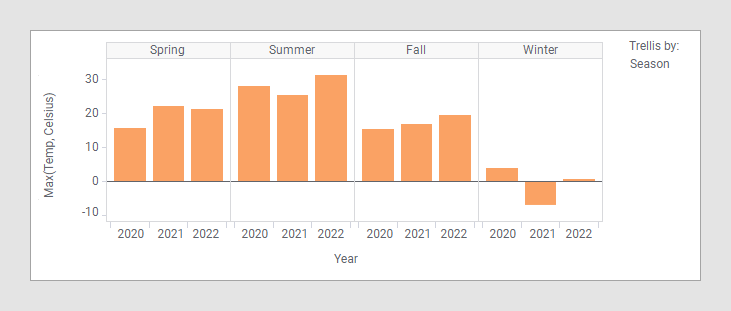

それぞれの年の季節カテゴリごとの最高気温を比較する場合を考えます。季節ごとのビジュアライゼーションをトレリス化することで、季節の気温を異なるパネルに表示することができます。

上記のパネルは水平に配置されますが、垂直に配置することも、行列に均等に配置することもできます。
