Trellis

Una visualizzazione Trellis è suddivisa in diversi pannelli, ognuno dei quali rappresenta un sottoinsieme dei dati. Utilizzando le visualizzazioni Trellis, è possibile distinguere le similarità e le differenze tra i subset dei dati o all'interno dei subset.

I subset possono essere definiti dividendo i dati in categorie disponibili in una colonna dati o in alternativa dividendo i dati per colonna dati. Ogni categoria o colonna verrà visualizzata in un pannello separato.

Per suddividere i dati per colonne dati, vedere Visualizzazioni Trellis per colonne dati.

Nota: le visualizzazioni delle tabelle, le tabelle incrociate e le tabelle riepilogative possono essere trasformate in Trellis.

Esempio 1

Se si sceglie di creare un Trellis per una visualizzazione basata sulle due variabili "Sesso" e "Affiliazione politica", i risultati saranno quattro pannelli separati che rappresentano le combinazioni Femmina-Repubblicano, Femmina-Democratico, Maschio-Repubblicano e Maschio-Democratico.

Se la variabile "Sesso" viene utilizzata insieme a un'altra variabile con cinque valori diversi, verranno generati dieci pannelli. Ne consegue che le variabili con una distribuzione continua e un intervallo esteso di valori (ad esempio, i valori real) devono essere combinate prima di essere utilizzate per formare una visualizzazione Trellis. In caso contrario, il numero di pannelli diventa rapidamente ingestibile.

Il seguente è un grafico a dispersione standard senza Trellis:

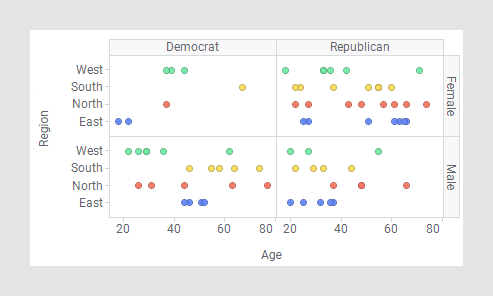

Creando il Trellis di questa visualizzazione in base a Sesso e Affiliazione politica, il risultato sarà il seguente:

Esempio 2

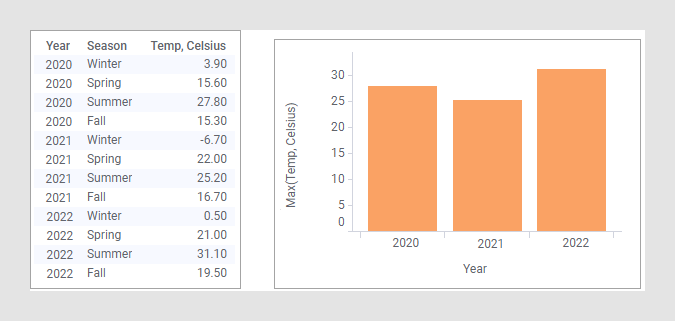

L'immagine seguente mostra i dati di temperatura raccolti nelle diverse stagioni nell'arco di un triennio. La temperatura massima per ogni anno è visualizzata in un grafico a barre.

Si assuma di voler confrontare la temperatura massima per categoria di stagione in diversi anni. Trasformando in Trellis la visualizzazione rispetto alla stagione è possibile visualizzare le temperature stagionali in pannelli differenti.

I pannelli precedenti sono posizionati in orizzontale, ma possono essere posizionati anche in verticale oppure distribuiti uniformemente in una matrice.
