맵 차트

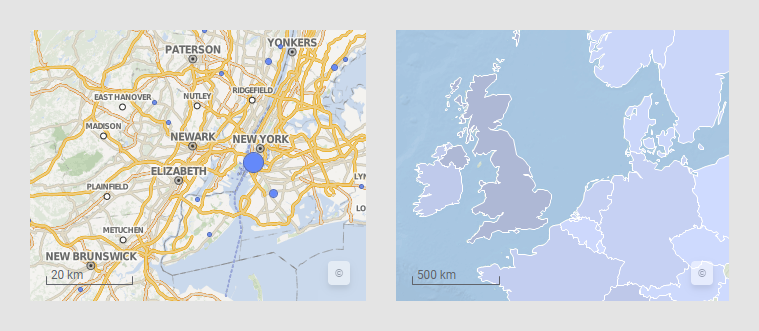

맵 차트에서 여러 계층을 사용하여 데이터(종종 지리적 데이터)를 컨텍스트에 배치합니다. 계층은 데이터 계층(예: 마커 계층 또는 기능 계층) 또는 참조 계층(예: 맵 계층, TMS(Tile Map Service) 계층, WMS(웹 맵 서비스) 계층 또는 이미지 계층)입니다. 맵 차트에 여러 계층을 추가하여 맵을 필요에 맞게 구성할 수 있습니다.

맵 차트를 만드는 데 사용하는 데이터에는 위도 및 경도 값 또는 국가 및 도시의 이름이 포함된 컬럼과 같은 지리적 컨텍스트가 있는 경우가 많습니다. Spotfire는 다양한 종류의 지리적 데이터를 자동으로 처리할 수 있지만, 때로는 수동으로 데이터를 지정해야 할 수도 있습니다. 자세한 내용은 새로운 코드 지정 테이블 지정을 참조하십시오.

3차원 지구상의 위치를 2차원 평면으로 변환한 결과는 좌표 참조 시스템을 사용하여 표현됩니다. 변환에 사용된 모델에 따라 좌표의 값은 시스템마다 다릅니다. 추가할 데이터 계층의 지리적 위치는 특정 좌표 참조 시스템을 사용하여 표현됩니다. 또한 계층이 추가될 맵 자체의 모양도 특정 좌표 참조 시스템에 의해 결정됩니다. 이러한 두 시스템이 조합되어 데이터 위치 지정이 수행됩니다. 자세한 내용은 좌표 참조 시스템을 참조하십시오.

각 계층 유형의 계층을 두 개 이상 추가하고 각 계층의 속성을 개별적으로 제어할 수 있습니다. 시각화에서 탐색 컨트롤을 사용하여 확대/축소하고 이동하여 맵 차트의 데이터를 탐색합니다.

각 계층에는 특정 계층 유형용 세부 컨트롤을 추가하기 위한 자체 속성 집합이 포함되어 있습니다.
각 계층의 속성 중 하나인 투명도를 사용해 계층 표시를 세부적으로 제어할 수 있습니다.
마커 계층을 사용하면 데이터 컬럼에 대해 지역 또는우편번호, 주요 도시, 국가 이름 등의 표시기를 추가할 수 있습니다.
기능 계층을 사용하면 지역, 국가, 대륙 등의 영역을 정의하는 모양을 추가할 수 있습니다.
이미지 계층은 맵에서 지리적 및 비지리적 배경으로 사용할 수 있습니다.
타사 서비스(TMS 및 WMS)를 사용하여 맵 차트에 특정 관심 필드나 장식 요소를 추가할 수 있습니다.

기능 계층

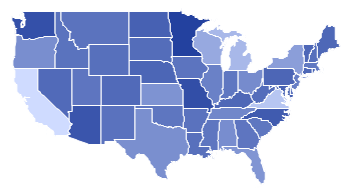

기능 계층은 다각형, 선 또는 점 유형 모양 또는 맵 기능을 포함합니다. 기능 계층을 데이터 계층으로 사용하거나, 시각적으로 관련된 항목만 표시하는 참조 계층으로 사용할 수 있습니다. 다음은 모양을 보여주는 대화식 기능 계층을 포함한 맵 차트의 예입니다. 각 모양은 미국의 한 주를 나타냅니다. 맵에서 각 모양은 별개의 항목이며, 다른 시각화의 항목을 다룰 때와 같은 방식으로 이들 항목과 상호 작용할 수 있습니다.

위에서 언급한 대로 기능 계층의 모양은 다각형, 선, 점 등 세 가지 기하 도형 유형 중 하나일 수 polygons, lines, or points.있습니다 위 예제와 같이 다각형을 사용하면 모양은 맵의 서로 다른 영역을 구성하며 이들 영역은 색으로 채워집니다. 모양의 색 지정 방법은 계층 설정의 색 페이지 또는 범례를 참조하십시오. 선 또는 점을 사용하는 경우, 대화식 모양은 실제 선 또는 점이 됩니다. 색에서 정의한 색이 선 또는 점의 색이 됩니다. 선이 대화식 모양인 맵이 유용하게 쓰일 수 있는 예는 고속도로 또는 도로망을 표시하는 맵입니다. 다음은 대화식 모양을 포함한 맵 차트의 예입니다. 각 모양은 고속도로를 나타냅니다.

맵에 사용되는 기하 도형 유형은 맵 데이터에서 정의하여 분석으로 로드합니다. Spotfire에서는 이것을 변경할 수 없습니다.

주: 기능 계층은 기능 또는 모양을 그리는 데 사용되는 하나 이상의 기하 도형 컬럼이 포함된 데이터 테이블을 기반으로 합니다. 데이터 테이블에 기하 도형 컬럼이 하나 이상 있는 경우, 첫 번째 열만 사용됩니다. 나머지 기하 도형 컬럼은 무시됩니다.

마커 계층

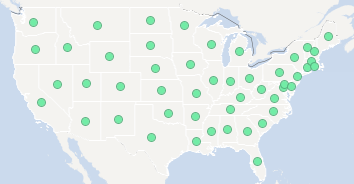

마커 계층에서는 마커 또는 파이가 서로 다른 영역에 위치합니다. 아래 예제의 맵은 첫 번째 예제와 동일한 지리적 영역을 보여주며 여러 주로 분리되어 있습니다. 그러나 주들이 상호 작용하는 대신 각 주에 마커가 위치하므로 다른 시각화의 마커에서와 같이 이러한 마커와 상호 작용할 수 있습니다.

마커 또는 파이에 대한 데이터 테이블에 좌표를 포함하는 컬럼이 있는 경우, 해당 컬럼을 사용하여 마커 또는 파이를 맵의 올바른 위치에 배치할 수 있지만, 특정 계층(예: 주, 카운티, 도시)을 지역 코드 지정 데이터 테이블의 해당 계층에 매핑할 수도 있습니다.

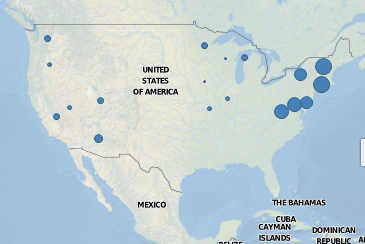

맵 계층 또는 WMS 계층을 사용하여 온라인 맵에 마커를 표시할 수도 있습니다(아래 내용 참조).

주: 기본 맵은 위도가 +85 ~ -85로 제한되므로, 위도가 86 ~ 90(-86 ~ -90)인 마커는 렌더링되지 않습니다.

맵 계층

맵 계층을 사용하면 타일 기반 웹 맵에 데이터를 표시할 수 있습니다. 맵 계층은 항상 참조 계층으로 사용되며 직접 상호 작용할 수 없습니다. 사용 가능한 기본 맵은 테두리, 레이블, 도로를 모두 포함하는 복합 표준 맵일 수 있습니다. 정보 유형별로 별도의 계층을 사용하고 해당하는 정보만 선택할 수도 있습니다.

또한 다른 Tile Map Service 계층, TMS 계층을 참조 계층으로 추가할 수 있습니다.

맵 차트에서 맵 계층을 참조 배경으로 사용하려면 속성 대화 상자의 모양 페이지에서 맵 차트의 좌표 참조 시스템을 EPSG:3857 - WGS 84 / Pseudo-Mercator로 설정해야 합니다.

WMS 계층

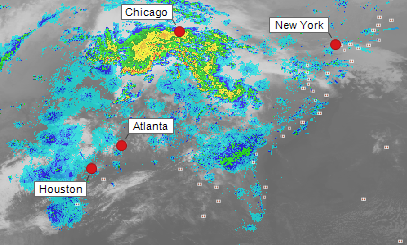

다른 유형의 참조 배경으로 WMS 계층이 있습니다. WMS 계층은 인터넷에서 Esri ArcGIS 및 여러 공개 WMS 서버를 포함한 다양한 GIS(Geographic Information System) 데이터베이스의 지리 참조 맵 이미지에 액세스하기 위한 웹 표준인 웹 맵 서비스에서 검색됩니다. 아래에서는 배경 WMS 계층에 날씨 관찰값이 표시됩니다.

여러 좌표 참조 시스템에 대한 WMS 계층이 제공될 수 있습니다.

이미지 계층

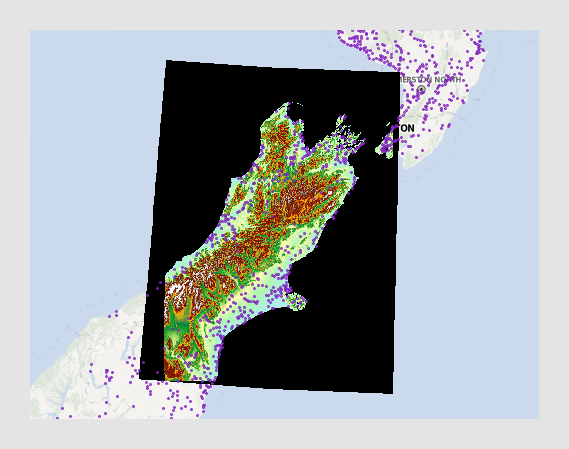

맵 차트를 설정하는 또 다른 방법은 배경 이미지를 사용하고 그 이미지의 상단에 마커 또는 파이를 배치하는 것입니다. 이것은 마커 또는 파이를 포함한 맵의 경우와 유사하나, 차이점은 설정을 위해 데이터 테이블에 맵 데이터가 있을 필요가 없다는 것입니다. 지리적 정보가 이미지 파일에 메타 데이터로 포함된 GeoTIFF 이미지를 사용하면, 이미지가 자동으로 올바르게 배치됩니다. 아래 예에서는 맵 계층에 투영된 GeoTIFF 이미지를 보여주며, 마커가 이미지 계층의 맨 위에 배치되어 있습니다.

GeoTIFF 이미지가 맵에 올바르게 배치되려면 이미지에 투영 메타 데이터가 포함되어야 하며 해당 투영 일부는 지원되지 않는다는 점에 유의하십시오.

다른 유형의 이미지 파일을 사용하는 경우, 데이터 테이블에 X 및 Y 좌표가 포함되어야 표식이 지리적 위치에 올바르게 배치됩니다.

맵 차트를 사용하여 지리적 데이터가 아닌 항목을 표시할 수 있습니다. 아래 예에서는 마이크로칩을 제조하는 데 사용되는 반도체 재료인 웨이퍼의 다양한 실패 유형을 보여줍니다.

배경은 웨이퍼를 나타내는 이미지입니다. 시각화의 마커는 웨이퍼 상의 칩을 나타내며, 실제 웨이퍼에 위치하는 것과 동일한 방식으로 배경에 위치합니다. 색과 레이블은 이 웨이퍼에서 발생한 여섯 가지 제조상 결함 유형을 나타냅니다. 웨이퍼의 실제 레이아웃을 복사하는 것은 데이터의 가독성을 높이는 방법입니다. 이런 식으로 데이터를 보려면 바둑판식으로 배열된 마커를 사용해야 합니다. 즉, 모든 마커는 동일한 크기이며 격자 모양 레이아웃으로 표시됩니다. 속성의 모양 섹션(또는 설치된 클라이언트의 마커 계층 설정)으로 이동하여 바둑판식 마커로 변경합니다.

맵을 확대하면 더 자세히 표시할 수 있으며 특정 계층이 표시될 확대/축소 수준을 지정하는 옵션도 있습니다. 자세한 내용은 맵 차트 속성 – 확대/축소 가시성을 참조하십시오. 맵의 오른쪽에 있는 탐색 컨트롤을 사용하여 맵을 확대/축소 및 팬할 수 있습니다. 맵 차트의 제목 표시줄에서 화살표가 있는 작은 아이콘(마우스를 위로 이동하면 표시됨)을 클릭하여 탐색 컨트롤을 표시하거나 숨깁니다. 확대/축소 및 이동에 대해 자세히 알아보려면 맵 차트에서 탐색 항목을 참조하십시오.

맵 차트에서 레이블을 사용하여 마커 또는 대화식 모양을 식별하고 설명할 수도 있습니다.

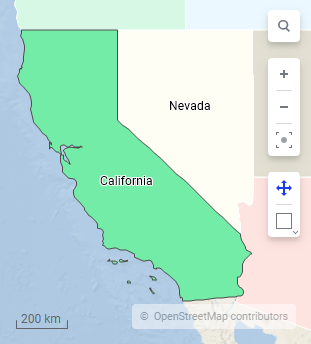

아래 예에서는 맵이 확대되어 있으며 주 이름을 포함하는 레이블이 기능 계층의 마크된 모양에 추가되어 있습니다. 특정 계층에 대한 레이블 설정을 수정하려면 시각화 속성(계층 설정)의 레이블 섹션을 엽니다.

모든 시각화를 구성하여 다른 시각화에서만(세부 정보 시각화) 하나 이상의 마킹에 의해 제한되는 데이터를 표시할 수 있습니다. 또한 맵 차트는 하나 이상의 필터링에 의해 제한될 수 있습니다. 또는 필터링을 적용하지 않고 맵 차트를 구성할 수 있습니다. 자세한 내용은 시각화에 대한 데이터 제한 사항 추가을 참조하십시오.
