创建平行坐标图

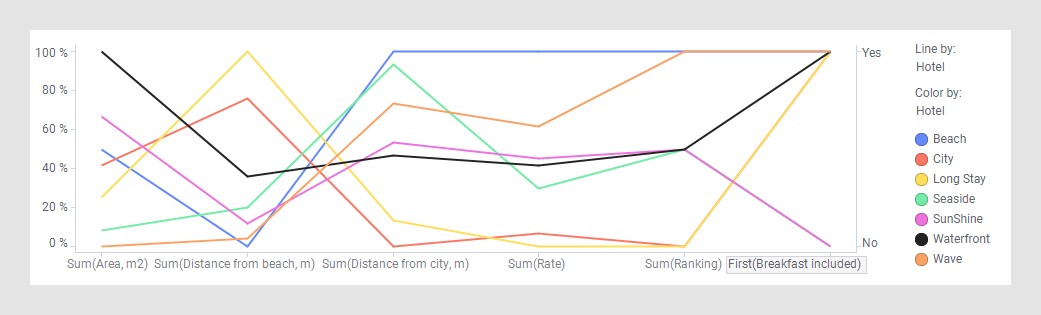

平行坐标图用于比较不同类型或不同量级的数据值。所有值都显示为直线或剖面上的点，每个数据列一个点。彼此类似的项目通常显示类似的剖面。

开始之前

有关概念的说明，请参见平行坐标图。

过程

在编写栏上，单击“图表类型” 以打开浮出控件。
将“平行坐标图”图表类型拖动到分析页面上的所需位置。
将提供平行坐标图的建议。

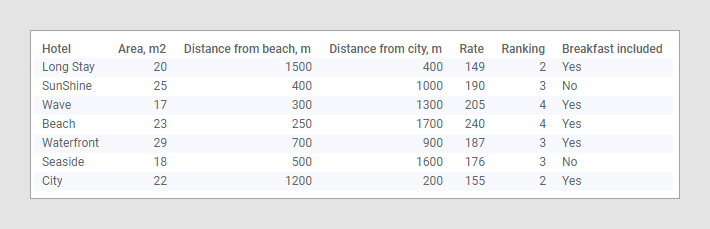

选择要包含在图表中的数据列：

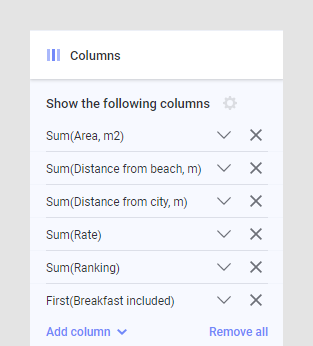

1. 打开图表属性并找到“列”部分。这看起来略有不同，具体取决于您使用的客户端和属性界面。以下示例显示了图表属性面板。

  提示：或者，您可以单击轴（而不是列名称），然后单击“选择列”按钮以编辑列：
2. 通过在列表中添加或删除列来指定所需的列，并指定它们的显示顺序（通过在图表属性面板中使用拖放操作或使用对话框中的“上移/下移”按钮）。
如果适用，选择要为所显示的各个列应用的聚合：

注：如果在“线依据”轴上选择了“(行号)”，则聚合设置不可用。请参阅步骤 5。

提示：如果没有适当的实际聚合数据的需求（例如，在查看文本列时），则可以使用 First 聚合，这将选取第一个有效值。
1. 单击以选择“显示以下列”列表（如果是图表属性对话框，则在“选定列”列表）中的列。

  提示：可以按键盘上的 Ctrl 键并单击列表中的多个列，来同时编辑所有这些列的聚合。
2. 在“聚合”下拉列表中，选择所需的聚合类型。
在“线依据”或“颜色依据”轴上，选择要将其值表示为线的列。
如果按具有多于在“线依据”上选择的类别的列或层级对直线进行着色，则在更改线依据设置时此操作将没有可见效果，因为着色已更加精细地对直线进行了拆分（反之亦然）。

提示：还可以通过打开“分析中的数据”浮出控件，将所需的列拖动到图表的中心并将其拖放到着色目标上来应用着色。
