Positionnement de marqueurs sur une image d'arrière-plan
L'arrière-plan des marqueurs d'une cartographie ne doit pas nécessairement être géographique. Vous pouvez positionner des marqueurs sur n'importe quel arrière-plan spatial. Vous pouvez utiliser simplement, en tant qu'arrière-plan des marqueurs, une couche d'images au lieu d'une couche de cartes. Par exemple, votre image dans la couche d'images peut représenter un corps humain sur lequel vous placez des marqueurs affichant des données médicales, ou le dessin d'un hôtel où l'occupation des chambres ou d'autres données sont affichées. Pour positionner les marqueurs au-dessus d'une couche d'images, vos données doivent contenir les coordonnées X et Y appropriées.
Pourquoi et quand exécuter cette tâche

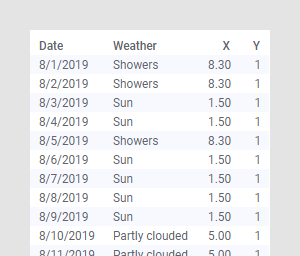

La table de données ci-dessous contient les données météorologiques à un endroit donné en août. Les types de temps sont Soleil, Partiellement nuageux et Averses.

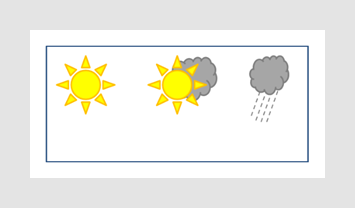

Supposons que vous souhaitiez utiliser l'image ci-dessous pour illustrer les types de temps et, sous les illustrations, placer des marqueurs indiquant respectivement le nombre total de jours ensoleillés, partiellement nuageux et de pluie.
Vous trouverez ci-dessous la manière dont il convient de placer les marqueurs à l'endroit souhaité sur l'image. L'essentiel est de laisser l'image et les marqueurs utiliser un système de référence des coordonnées commun.

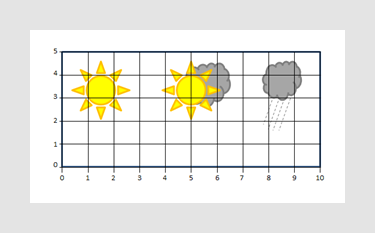

Pour ce faire, imaginez un système de coordonnées en haut de l'image, comme illustré ci-dessous. Vous pouvez spécifier n'importe quelle plage X et Y à condition que la même échelle soit utilisée sur les deux axes. Dans ce système de coordonnées imaginé, les valeurs X vont de 0 à 10 et les valeurs Y de 0 à 5.
Utilisez ensuite ce système de coordonnées pour attribuer des coordonnées à vos positions de marqueur et ajoutez-les sous la forme de colonnes X et Y à la table de données. Le marqueur « Soleil » est placé à (1,5;1), le marqueur « Partiellement nuageux » à (5;1) et le marqueur « Averses » à (8,3;1).
Désormais, tout est configuré pour créer la cartographie où les marqueurs sont positionnés au-dessus d'une image :
Procédure
-

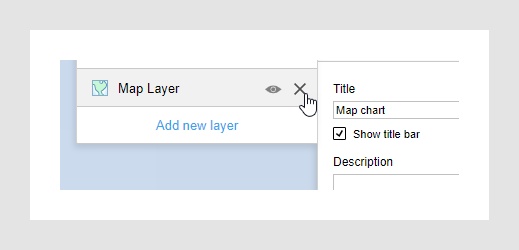

Pour supprimer la couche de cartes dans la liste des couches, placez le pointeur de la souris dessus, puis cliquez sur X.
-

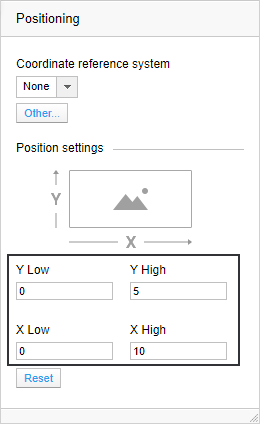

Sous Paramètres de position, entrez les valeurs maximale et minimale des valeurs X et Y utilisées pour spécifier le système de référence de coordonnées imaginé, c'est-à-dire le système de référence de coordonnées dans lequel les coordonnées des marqueurs sont définies.
-

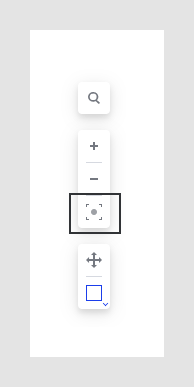

Dans le contrôle de navigation de la cartographie, cliquez sur Zoom sur les éléments filtrés, si nécessaire.
Résultats
