Los diagramas de caja son herramientas gráficas para visualizar medidas estadísticas clave como la mediana, la media y los cuartiles.

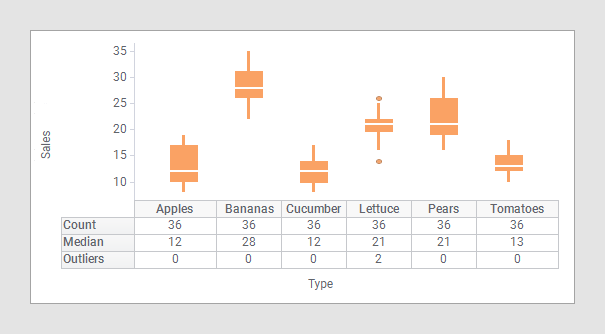

Se puede usar un único diagrama de caja para representar todos los datos. También es posible mostrar estadísticas separadas para subconjuntos de datos seleccionando una columna para el eje X.

Un diagrama de caja individual es una ayuda visual para examinar las propiedades estadísticas clave de una variable. El siguiente diagrama de caja muestra cómo se codifican estas propiedades mediante la forma de un diagrama de caja. El rango de la escala vertical va del valor mínimo al máximo de la columna seleccionada o del mayor al menor de los puntos de referencia que se muestran.

Los puntos de referencia que deben mostrarse en el diagrama de caja se especifican en la configuración de la visualización. Un punto de referencia puede estar marcado por un indicador o una línea y puede especificar el color y la forma. Para ver los detalles de cada medida, consulte Medidas de agregación y estadísticas.

Los selectores de eje controlan las columnas que se asignan a cada eje. Consulte Selección de columnas en un eje para obtener más información sobre cómo funcionan.

El eje Y se debe definir con la columna o las columnas en las que se basarán las medidas estadísticas.

El eje X se puede definir con el valor de cualquier columna. Sin embargo, dado que se dibujará un diagrama para cada valor exclusivo, la columna o la jerarquía no deben contener demasiados valores exclusivos. Para resumir los datos en un único diagrama, seleccione (Ningún valor) en el eje X. Si se usan varias columnas en el eje Y, "(Nombres de columna)" se debe usar en el eje X o en una de las opciones de enrejado.

Todas las visualizaciones pueden configurarse de manera que muestren datos limitados por una o varias marcas únicamente en otras visualizaciones (visualizaciones de detalles). Los diagramas de caja también se pueden limitar mediante uno o varios filtros. Otra alternativa consiste en configurar un diagrama de caja sin ningún filtro.
