Guia do Usuário do Cliente Web TIBCO Cloud™ Spotfire®

Mapa de árvore

Um mapa de árvore é usado para exibir grandes quantidades de dados que podem ser estruturados hierarquicamente (estrutura em árvore). Ele apresenta os dados utilizando retângulos de diferentes tamanhos e cores.

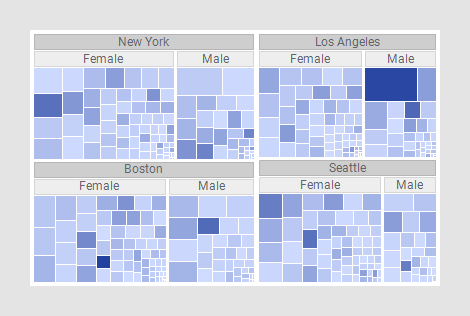

Exemplo de mapa de árvore.

Os dados em um mapa de árvore são organizados hierarquicamente. Cada ramificação na hierarquia é simbolizada por um retângulo, que por sua vez é dividido em retângulos menores que representam sub-ramificações. Dentro dos diferentes níveis de hierarquia, os retângulos são dimensionados proporcionalmente pelos valores em uma coluna de dados numéricos, por exemplo, uma coluna de vendas. O maior retângulo é posicionado no canto superior esquerdo e o menor retângulo, no canto inferior direito.

Por exemplo, você pode ver abaixo a hierarquia utilizada no mapa de árvore acima:
Hierarquia de um mapa de árvore.
O espaço inteiro de visualização é utilizado, o que faz com que seja possível apresentar uma grande quantidade de dados simultaneamente. Isso facilita a detecção de padrões e irregularidades nos dados em uma olhada rápida.

Os tamanhos dos retângulos representam dados numéricos. Além disso, as cores dos retângulos podem refletir dados numéricos por meio da alteração gradual entre a cor que representa o valor máximo dos dados e outra cor que representa o valor mínimo. Você pode escolher a mesma coluna de dados para o tamanho e a coloração, ou diferentes colunas de dados. No mapa de árvore acima, os tamanhos dos retângulos refletem uma coluna de dados e as cores, outra.

As configurações diferentes estão indicadas na legenda: o eixo Hierarquia, o eixo Tamanho e o eixo Cor.

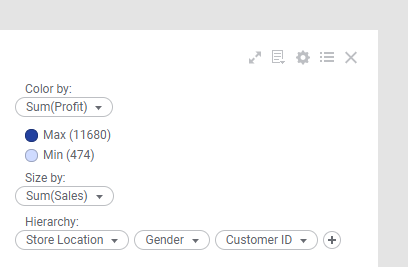

Os eixos Hierarquia, Tamanho e Cor na legenda de um mapa de árvore.
