Mapa de calor
A maneira mais fácil de entender um mapa de calor é pensar em uma tabela cruzada ou planilha, em que os valores numéricos são representados por células coloridas em vez dos próprios valores. O gradiente padrão de calor configura o menor valor no mapa de calor como azul escuro, o maior valor como um vermelho brilhante e valores medianos como cinza claro, com uma transição correspondente (ou gradiente) entre estes extremos.
Eles são bastante apropriados para visualizar grandes quantidades de dados multidimensionais e podem ser utilizados para identificar grupos de linhas com valores similares, conforme eles são mostrados nas áreas de cor similar.
Exemplo
O exemplo abaixo ilustra como os valores na tabela estão dispostos como um gradiente de cor nas células do mapa de calor.
Conforme ilustram os exemplos a seguir, como configurar um mapa de calor depende do formato dos dados.

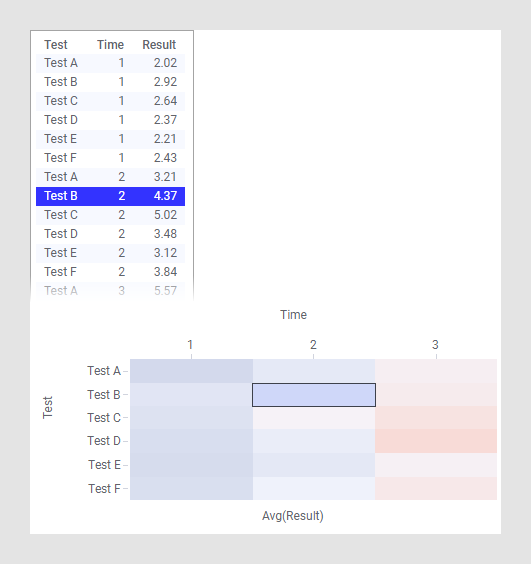

Dados no formato grande/estreito
Neste exemplo, os dados estão no formato alto/magro, e cada linha da tabela de dados corresponde a uma única célula no mapa de calor.
A coluna Teste é selecionada no eixo Y, Tempo no eixo X, e os valores das células são definidos como a coluna Resultado. Como em outras visualizações, destacando e marcando no Mapa de calor estão aplicados para uma ou mais linhas na tabela de dados subjacente. Isso significa que, com a configuração deste exemplo, marcar uma linha na tabela marcará uma célula no mapa de calor.

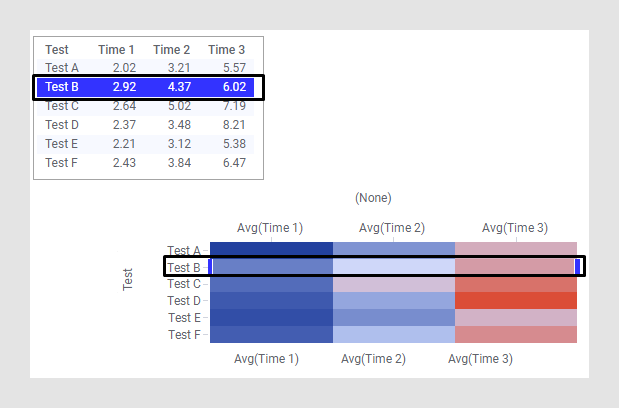

Dados no formato curto/largo
Neste exemplo, os dados estão no formato curto/largo em vez disso, e cada linha da tabela de dados corresponde a uma linha inteira do mapa de calor.
O eixo Y neste mapa de calor é configurado com a coluna Teste, enquanto o eixo X é configurado para (Nenhum). Para os valores de célula individual no Mapa de calor, as colunas Tempo 1, Tempo 2 e Tempo 3 são selecionadas. As colunas de valor da célula são sempre agregadas a menos que o eixo Y é configurado para (Número de linha). Isto é porque a tabela de dados pode conter muitas linhas com o mesmo nome e os valores nestas linhas devem então ser agregadas para um único valor a ser exibido no Mapa de calor. O conteúdo dos dados é o mesmo do exemplo com dados no formato alto/magro, mas o formato dos dados torna necessário configurar o mapa de calor de uma maneira diferente. Com os dados no formato curto/largo, isto é uma forma comum de configurar um mapa de calor.
Dendrogramas
É frequentemente útil combinar os mapas de calor com agrupamento hierárquico, o qual é uma maneira de arranjar itens em uma hierarquia baseada na distância ou similaridade entre eles. O resultado de um cálculo de agrupamento é apresentado como a distância ou a semelhança entre os itens agrupadas, dependendo da medida da distância selecionada.
Você pode agrupar linhas e colunas no mapa de calor. O resultado de um cálculo de agrupamento hierárquico está exibido em um mapa de calor como um dendrograma, o qual é uma estrutura em árvore da hierarquia. Os dendrogramas de linha mostram a distância (ou similaridade) entre as linhas e a qual nó cada linha pertence é resultado do cálculo de agrupamento. Dendrogramas de coluna mostram a distância (ou similaridade) entre as variáveis (as colunas selecionadas de valores em células).

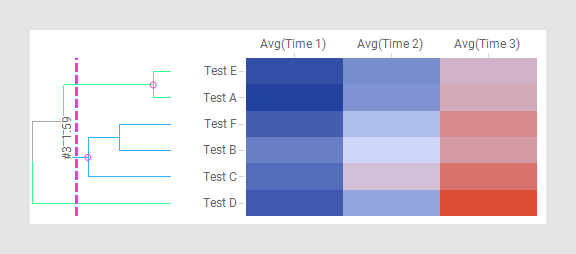

O exemplo abaixo mostra um mapa de calor com um dendrograma de linha onde as distâncias entre as linhas foram calculadas.
Como um resultado do cálculo de agrupamento, as linhas no mapa de calor foram reordenadas para corresponder ao cálculo do grupo. Teste A e Teste E estão posicionados no mesmo grupo. Teste F e Teste B estão posicionados juntos em um outro grupo e este grupo forma outro grupo juntamente com o Teste C. O Teste D não está incluído em nenhum destes grupos. Isso indica que Teste A e Teste E estão mais próximos um do outro do que eles estão do Teste F, Teste B, Teste C ou Teste D. Isso também indica que Teste D é o que está mais distante das outras linhas.
